三種控制方式，無縫切換：位置控制、速度控制、轉矩控制
高達400HZ的高速響應，最大功率0.2~3.0KW
2種脈沖輸入，24V OC門接口
5路DI輸入、3路D0輸出
雙通訊口：RS232、RS485
完善的保護，安全可靠 內置再生電阻
三種控制方式，無縫切換：位置控制、速度控制、轉矩控制
高達400HZ的高速響應，最大功率0.2~3.0KW
2種脈沖輸入，24V OC門接口
5路DI輸入、3路D0輸出
雙通訊口：RS232、RS485
完善的保護，安全可靠
內置再生電阻
命名規則
1： | 系列名稱 | DS2：DS2系列基本型伺服驅動器 |
2： | 輸入電壓 | 2：三相220VAC（1.5KW以下可用單相220VAC） |
4：三相380VAC（適用于1.5KW及5.5KW以上的驅動器） | ||
3： | 功率 | 0P2：0.2KW |
0P4：0.4KW | ||
0P7：0.75KW | ||
1P5：1.5KW | ||
2P3：2.3KW | ||
3P0：3.0KW | ||
4： | 配置類型 | AS：編碼器反饋（差分輸出方式），模擬量輸入，RS485 |
項目 | DS2-AS系列 | ||
基 本 規 格 | 功率范圍 | 0.2~3.0KW | |
輸入電源 | 單相/三相 AC220~240V，50Hz/60Hz； 三相 AC340V~440V，0Hz/60Hz | ||
編碼器反饋 | 2500ppr增量式 | ||
控制方式 | 三相全波整流IPM PWM正弦波電流驅動方式 | ||
使用環境 | 運行環境溫度 | 0~50℃（無凍結） | |
保存環境溫度 | -20~75℃（無凍結） | ||
環境濕度 | 運行/保存：90%RH以下（無結露） | ||
耐振動/耐沖擊 | 4.9m/s2 / 19.6 m/s2 | ||
功能 | 保護功能 | 過壓、欠壓、過熱、過流、過載、超速、模擬輸入異常、位置偏差過大、輸出短路、編碼器異常、再生異常保護、超程保護等 | |
動態制動器 | 無 | ||
通訊功能 | RS232：標準MODBUS-RTU協議 RS485：標準MODBUS-RTU協議 | ||
制動電阻 | 內置制動電阻、可外接制動電阻 | ||
顯示及操作 | 5位LED指示燈、電源指示燈、4個按鍵操作 | ||
負載變動率 | 0~100% 負載時：±0.1%以下（額定轉速時） | ||
電壓變動率 | 額定電壓±10%：0%（額定轉速時） | ||
溫度變動率 | 20±25℃：±0.1%以下（額定轉速時） | ||
頻率特性 | 250Hz（JL≤JM） | ||
輸入輸出信號 | 位置輸出 | 輸出形態 | 差分輸出 |
分頻功能 | - | ||
集電極Z相輸出 | 支持 | ||
模擬量輸入 | 2路輸入（12位A/D） | ||
數字輸入 | 5路SI輸入 | ||
伺服使能、報警清除、禁止正轉、禁止反轉、轉矩限制選擇、內部速度選擇、齒輪比切換、模式切換、增益切換、脈沖輸入禁止、零速鎖定、位置偏差清除、內部位置換步信號、內部控制模式方向切換 | |||
數字輸出 | 3路SO輸出 | ||
定位完成、伺服準備就緒、報警輸出、轉矩限制輸出、同速檢測、旋轉檢測、速度到達、制動器釋放輸出、警告輸出 | |||
位置控制模式 | 最大輸入脈沖頻率 | 差分輸入：500kbps；集電極開路：200kbps | |
脈沖指令模式 | 可接受3.3V~24V脈沖+方向、AB相脈沖、CW/CCW信號 | ||
控制方式 | 外部脈沖/內部位置 | ||
前饋補償 | 0~100%（設定分辨率為1%） | ||
定位完成寬度設定 | 0~250指令單位（設定分辨率為1指令單位） | ||
電子齒輪比 | 1/100≤B/A≤100 | ||
速度控制模式 | 控制方式 | 內部三段速、外部模擬量、外部速度模式 | |
指令平滑方式 | 低通濾波、平滑濾波器 | ||
輸入模擬量 | 電壓范圍 | -10V~+10V（分辨率12位） | |
輸入阻抗 | 13KΩ | ||
轉矩限制 | 內部參數/外部模擬量 | ||
速度變動率 | 外部負載額定變動0~100% 負載時：±0.01%以下（額定轉速時） | ||
額定電壓±10%：0.01%（額定轉速時） | |||
環境溫度20±25℃：±0.01%以下（額定轉速時） | |||
轉矩控制模式 | 控制方式 | 內部三段速、外部模擬量 | |
指令平滑方式 | 低通濾波、平滑濾波器 | ||
輸入模擬量 | 電壓范圍 | -10V~+10V（分辨率12位） | |
輸入阻抗 | 13KΩ | ||
速度限制 | 內部參數/外部模擬量 | ||
總線控制模式 | 控制軸數 | - | |
通訊協議 | - | ||
驅動器與電機適配表
適配驅動器 | 電機代碼 |
DS2-20P2-AS | 1003（出廠設置） |
DS2-20P4-AS | 0004（出廠設置）、1004 |
DS2-20P7-AS | 0011（出廠設置）、1011、0012、0021 |
DS2-21P5-AS | 0044（出廠設置）、0031、1031、0032、0042、1042、1044 |
DS2-22P3-AS | 0046（出廠設置）、0043 |
DS2-41P5-AS | 0144（出廠設置）、0131、0132、0142、2144 |
DS2-43P0-AS | 0156（出廠設置）、1052、1148、1143、1146 |

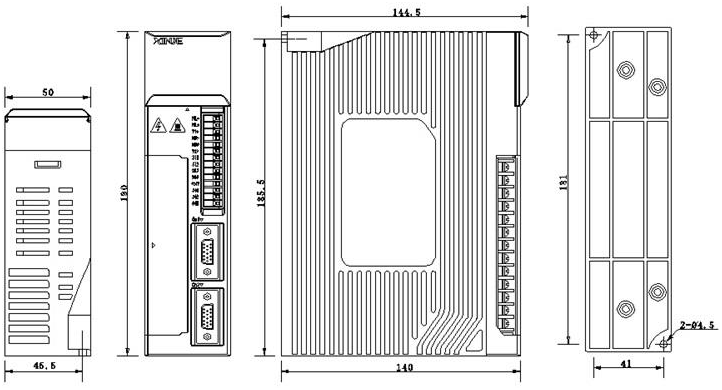

產品尺寸（單位：mm）DS2系列0.2~0.75KW：
DS2系列1.5~2.3KW：

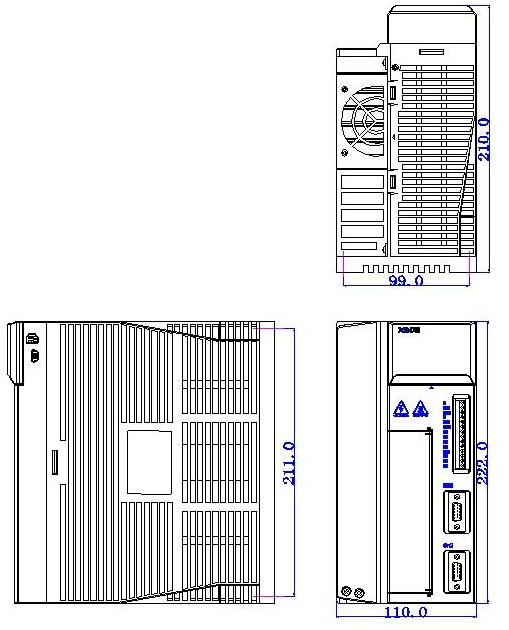

DS2系列3.0KW：
 |
DS2-AS伺服驅動器說明書 |
 |
