三相步進電機

三相步進電機

  • 所屬分類：步進系統
  • 瀏覽次數：88次
  • 發布日期：2019-12-26
  • 產品特點
  • 型號說明
  • 技術參數
  • 詳細資料下載

1、力矩：保持轉矩是電機選配的重要參數之一。負載大時，則需要采用力矩大的電機。

2、電機運轉速度：轉速要求高的場合，要選擇相電流較大的電機，以增加輸入功率。同時，驅動器要采用較高的供電電壓。

3、定位精度：主要與細分有關。

4、電機電流、細分和供電電壓也是驅動器的選擇依據。

1、力矩：保持轉矩是電機選配的重要參數之一。負載大時，則需要采用力矩大的電機。

2、電機運轉速度：轉速要求高的場合，要選擇相電流較大的電機，以增加輸入功率。同時，驅動器要采用較高的供電電壓。

3、定位精度：主要與細分有關。

4、電機電流、細分和供電電壓也是驅動器的選擇依據。


選型表：

驅動器型號

適用電機型號

步距角（°）

機身長L

（mm）

靜力矩

（N.m）

相電

流（A）

相電阻（Ω）

相電感（mH）

轉動慣量（g.cm2）

軸身

軸徑

（mm）

重量

DP-7022

86BYGH3125

1.2

125

6

5.8

2.7

6.3

3480

平鍵5*20

14

4

86BYGH3125H

1.2

125

6

3.0

6.0

24

3480

平鍵4*20

12

4

86BYGH3125-1

1.2

125

6

3.0

6.0

24

3480

平鍵5*20

14

4

110BYGH3128

1.2

128.5

8

4.3

3.12

12.9

6000

平鍵6*30

19

5

110BYGH3153

1.2

153

12

6

1.8

8.01

9720

平鍵6*30

19

6.6

110BYGH3186

1.2

186.5

16

6.4

2.1

8.88

13560

平鍵6*30

19

9

110BYGH3221

1.2

221

20

6.9

1.71

7.38

17400

平鍵6*30

19

11.1

130BYGH3162

1.2

162

15

6.9

1.65

10.5

20000

平鍵8*30

24

11

130BYGH3191

1.2

191

20

6.9

2.16

14.1

26700

平鍵8*30

24

14.1

130BYGH3223

1.2

223

28

6.9

2.85

18.3

33970

平鍵8*30

24

17.2

130BYGH3255

1.2

255

35

6.9

3.3

22.2

41240

平鍵8*30

24

19.8

130BYGH3319

1.2

319

50

6.9

4.2

29.46

55780

平鍵8*30

24

26

外觀尺寸圖（單位：mm）

86BYGH型：

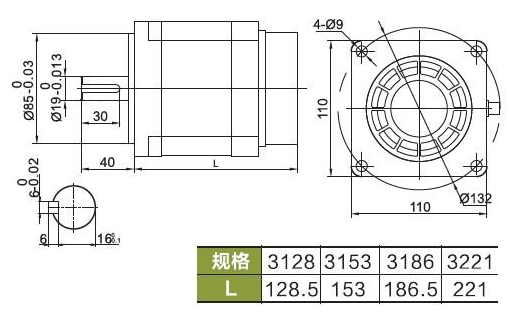

110BYGH型：

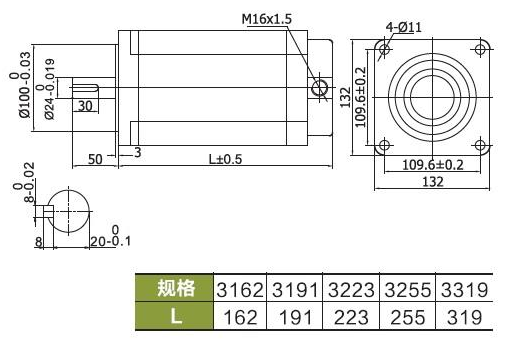

130BYGH型：


三相步進電機說明書
