2：

PLC類型

1：XD1系列PLC

3：XD3系列PLC

M：XDM系列PLC

3：

輸入輸出點數

30：16入14出

20：10入/10出

4：

輸出類型

NPN輸入時

T：晶體管輸出，帶2路高速脈沖

RT：晶體管繼電器混合輸出，帶2路高速脈沖

R：繼電器輸出

T4：晶體管輸出，帶4路高速脈沖

PNP輸入時

PT：晶體管輸出，帶2路高速脈沖

5：

屏幕尺寸

7：7英寸觸摸屏

4：4.3英寸觸摸屏

DC電源

輸入類型

繼電器輸出

晶體管輸出

晶體管繼電器混合

NPN型

-

ZG1-20T-4

-

10點

10點

ZG3-20R-4

ZG3-20T-4

-

10點

10點

ZG3-30R-7

ZG3-30T-7

ZG3-30RT-7

16點

14點

-

ZGM-30T4-7

-

16點

14點

PNP型

-

ZG3-30PT-7

-

16點

14點

ZG3-30R/T/RT-7

ZGM-30T4-7

ZG3-20R/T-4

ZG1-20T-4

電氣

特征

輸入電壓

DC24V

電壓允許范圍

DC21.6V~26.4V

允許瞬時停電

10ms       DC24V

沖擊電流

10A        DC26.4V

絕緣阻抗

約10MΩ，DC500V（信號與地間）

環境

操作溫度

0～50℃

保存溫度

–10～60℃

環境濕度

20~85%（無凝露）

耐振動

10~25Hz（X，Y，Z方向各30分鐘2G）

抗干擾

電壓噪聲：1000Vp-p

周?chē)諝?/span>

無腐蝕性氣體

保護結構

前面板符合IP65

結構

冷卻方式

自然風冷

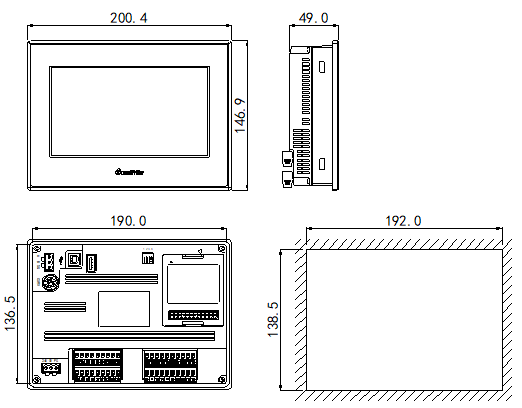

外部尺寸

200.4*146.9*49.0

152.6*102.0*59.5

152.6*102.0*38.0

面板開孔尺寸

192.0*138.5

144.0*94.0

接口

下載口

RS-232（PLC）/USB（HMI）

通訊口

RS-232/ RS-485（PLC）

ZG3-30R/T/RT-7、ZGM-30T4-7

ZG1-20T-4、ZG3-20R/T-4

畫面屬性

類型

1677萬真彩色LCD

屏幕大小

7英寸

4.3英寸

使用壽命

50000小時以上，環境溫度25℃，24小時運行

顯示區域

800*480

480*272

對比度

可調

文字設定

中文：簡體/繁體、英文、日文等多種語言

字符尺寸

任意字體、任意大小

觸摸方式

4線電阻式觸摸

存儲器

畫面

128MB

程序執行方式

循環掃描方式

編程方式

指令、梯形圖并用

處理速度

0.05us

停電保持

使用FlashROM及鋰電池（3V紐扣電池）

用戶程序容量※1

ZG1/ZG3：256KB   ZGM：512KB

I/O

點數

※2

總點數

20點

30點

輸入點數

10點 X0~X11

16點 X0~X17

輸出點數

10點 Y0~Y11

14點 Y0~Y15

內部線圈（X）※3

1280點：X0~X77、X10000~X11777、X20000~X20177、X30000~X30077

內部線圈（Y）※4

1280點：Y0~Y77、Y10000~Y11777、Y20000~Y20177、Y30000~Y30077

內部線圈（M、HM）

11008點/87000點

ZG1/ZG3：M0~M7999【HM0~HM959】※5

ZGM：M0~M69999【HM0~HM11999】

特殊用※6  ZG1/ZG3：SM0~SM2047

            ZGM：SM0~SM4999

流程（S）

1152點/9000點

ZG1/ZG3：S0~S1023【HS0~HS127】

ZGM：S0~S7999【HS0~HS999】

定時器（T）

點數

672點/7000點

ZG1/ZG3：T0~T575 【HT0~HT95】

ZGM：T0~T4999 【HT0~HT1999】

規格

100mS定時器：設置時間0.1~3276.7秒

10mS定時器：設置時間0.01~327.67秒

1mS定時器：設置時間0.001~32.767秒

計數器（C）

點數

672點/7000點

ZG1/ZG3：C0~C575【HC0~HC95】

ZGM：C0~C4999【HC0~HC1999】

規格

16位計數器：設置值K0~32,767

32位計數器：設置值-2147483648~＋2147483647

數據寄存器（D）

11048字/100000字

ZG1/ZG3：D0~D7999【HD0~HD999】※5

ZGM：D0~D69999【HD0~HD24999】

特殊用※6  ZG1/ZG3：SD0~SD2047

            ZGM：SD0~SD4999

FlashROM寄存器（FD）

7120字/14192字

ZG1/ZG3：FD0~FD5119

ZGM：FD0~FD8191

特殊用※6   ZG1/ZG3：SFD0~SFD1999

            ZGM：SFD0~SFD5999

高速處理功能

高速計數、脈沖輸出、外部中斷

口令保護

6位長度ASCII

自診斷功能

上電自檢、監控定時器、語法檢查
