2：

PLC類型

1：PLC部分為XC1系列

2：PLC部分為XC2系列

3：PLC部分為XC3系列

3：

輸入輸出點數

18：10入8出

4：

輸出類型

R：繼電器輸出

T：晶體管輸出

RT：晶體管繼電器混合輸出（前2路晶體管輸出）

5：

是否選配BD板

B：XP2系列可帶擴展BD板

空：XP2系列不帶擴展BD板

繼電器輸出

晶體管輸出

晶體管繼電器混合輸出

XP1系列

XP1-18R

XP1-18T

-

XP2系列

XP2-18R

-

XP2-18RT

XP2-18R-B

-

XP2-18RT-B

XP3系列

XP3-18R

XP3-18T

XP3-18RT

電氣

特征

輸入電壓

DC24V

功耗

低于10W（TYP2.0W）

允許瞬時停電

小于20ms

耐電壓

AC1000V-10mA   1分鐘（信號與地間）

絕緣阻抗

約10MΩ，DC500V（信號與地間）

環境

操作溫度

0～50℃

保存溫度

–10～60℃

環境濕度

20~85%（無凝露）

耐振動

10~25Hz（X，Y，Z方向各30分鐘2G）

抗干擾

電壓噪聲： 1000Vp-p

周?chē)諝?/span>

無腐蝕性氣體

保護結構

符合IP20

結構

冷卻方式

自然風冷

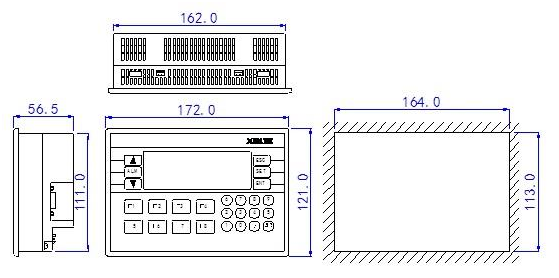

外部尺寸

172.0*121.0*56.5

面板開孔尺寸

164.0*113.0

接口

下載口

RS-232

通訊口

RS-485

畫面

屬性

類型

黃綠色LCD

屏幕大小

3.7英寸

使用壽命

20000小時以上，環境溫度25℃，24小時運行

顯示區域

192*64

對比度

電位器可調

文字設定

簡/繁體中文，英文

字符尺寸

點陣字體，矢量字體

觸摸方式

不可觸摸

存儲器

畫面

64KB  FlashROM

數據

4KB  SRAM

XP1

XP2

XP3

程序執行方式

循環掃描方式

編程方式

指令表、梯形圖、C語言并用

處理速度

0.3us

停電保持

使用FlashROM及鋰電池

用戶程序容量

32K

128K

128K

I/O點數

輸入10點；輸出8點

內部線圈點數(M)

448點

8768點

8768點

流程（S）

32

1024

1024

定時器

（T）

點數

80點

640點

640點

規格

100mS定時器：設置時間0.1~3276.7秒

10mS定時器：設置時間0.01~327.67秒

1mS定時器：設置時間0.001~32.767秒

計數器

（C）

點數

40點

640點

640點

規格

16位計數器：設置值K0~32767

32位計數器：設置值-2147483648~＋2147483647

數據寄存器（D）

288字

2612字

9024字

FlashROM寄存器（FD）

510字

512字

2048字

高速處理功能

無

高速計數、脈沖輸出、外部中斷

定時掃描間隔設置

0~99mS

口令保護

6位長度ASCII

自診斷功能

上電自檢、監控定時器、語法檢查
