信捷MA系列模塊采用RS485通訊口，基于標Modbus通訊協議，具有廣泛使用意義。其型號包括輸入輸出模塊，模擬量輸入模塊，模擬量輸出模塊等，使PLC、觸摸屏、一體機及其它支持Modbus協議的相關設備在溫度，流量，液位、壓力等過程控制系統中得到了廣泛的應用，更好得滿足了實際工業控制的需求。 MA系列模塊可通過RS485通訊與PLC、人機界面、一體機等其它設備相連接，一臺設備最多可連接16個MA系列模塊，并在整個系統中處于Modbus從站模式。 具體設備可包括： 信捷XD、XC系列可編程控制器； 信捷TG、TH、TP系列觸摸屏； 信捷OP系列文本顯示器； 其它可作為Modbus主站模式工作設備。
信捷MA系列模塊采用RS485通訊口，基于標Modbus通訊協議，具有廣泛使用意義。其型號包括輸入輸出模塊，模擬量輸入模塊，模擬量輸出模塊等，使PLC、觸摸屏、一體機及其它支持Modbus協議的相關設備在溫度，流量，液位、壓力等過程控制系統中得到了廣泛的應用，更好得滿足了實際工業控制的需求。
MA系列模塊可通過RS485通訊與PLC、人機界面、一體機等其它設備相連接，一臺設備最多可連接16個MA系列模塊，并在整個系統中處于Modbus從站模式。
具體設備可包括：
信捷XD、XC系列可編程控制器；
信捷TG、TH、TP系列觸摸屏；
信捷OP系列文本顯示器；
其它可作為Modbus主站模式工作設備。
溫度模塊型號一覽
型 號 | 功 能 |
MA-6PT-P | 6路PT100溫度采集；精度0.1℃；6路PID輸出 |
MA-6TCA-P | 6路熱電偶溫度采集；精度0.1℃；支持多種熱電偶類型； DC-DC電源隔離設計，增強系統抗干擾能力。 支持PID實時自整定功能。 獨立設置每路溫度通道PID參數值，具備單獨的寄存器地址空間。 |
一般規格
項目 | 規格 |
輸入電源電壓 | DC24V±10% |
使用環境 | 無腐蝕性氣體 |
環境溫度 | 0℃~60℃ |
環境濕度 | 5~95% |
安裝 | 可用M3的螺絲固定或直接安裝在DIN46277（寬35mm）的導軌上 |
性能規格
項目 | 6PT-P | 6TCA-P |
模擬量輸入信號 | Pt100鉑熱電阻 | K、S、E、N、B、T、J以及R型熱電偶 |
測量溫度范圍 | -100℃～350℃ | 0℃～1000℃ |
數字輸出范圍 | -1000～3500 帶符號位16位，二進制 | 0～10000 帶符號位12位，二進制 |
PID輸出范圍 | 0～4095 | |
控制精度 | ±0.1℃ | |
分辨率 | 0.1℃ | |
綜合精確度 | 0.8%（相對最大值） | |
轉換速度 | 20ms/1通道 | |
模擬量用電源 | DC24V±10%，50mA | |
注意：（1）無信號輸入時，其通道數據為0。
（2）根據實際需要，連接Pt100鉑熱電阻或熱電偶。
（3）熱電偶所安裝設備的外殼須接地。

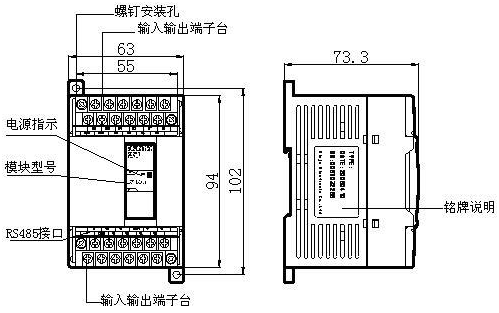

外觀尺寸圖（單位：mm）
 |
MA系列溫度模塊說明書 |
 |
