信捷MA系列模塊采用RS485通訊口，基于標Modbus通訊協議，具有廣泛使用意義。其型號包括輸入輸出模塊，模擬量輸入模塊，模擬量輸出模塊等，使PLC、觸摸屏、一體機及其它支持Modbus協議的相關設備在溫度，流量，液位、壓力等過程控制系統中得到了廣泛的應用，更好得滿足了實際工業控制的需求。 MA系列模塊可通過RS485通訊與PLC、人機界面、一體機等其它設備相連接，一臺設備最多可連接16個MA系列模塊，并在整個系統中處于Modbus從站模式。 具體設備可包括： 信捷XD、XC系列可編程控制器； 信捷TG、TH、TP系列觸摸屏； 信捷OP系列文本顯示器； 其它可作為Modbus主站模式工作設備。
信捷MA系列模塊采用RS485通訊口，基于標Modbus通訊協議，具有廣泛使用意義。其型號包括輸入輸出模塊，模擬量輸入模塊，模擬量輸出模塊等，使PLC、觸摸屏、一體機及其它支持Modbus協議的相關設備在溫度，流量，液位、壓力等過程控制系統中得到了廣泛的應用，更好得滿足了實際工業控制的需求。 MA系列模塊可通過RS485通訊與PLC、人機界面、一體機等其它設備相連接，一臺設備最多可連接16個MA系列模塊，并在整個系統中處于Modbus從站模式。 具體設備可包括： 信捷XD、XC系列可編程控制器； 信捷TG、TH、TP系列觸摸屏； 信捷OP系列文本顯示器； 其它可作為Modbus主站模式工作設備。
AD模塊型號一覽
型 號 | 功 能 |
MA-8AD-A | 8通道12bit高精度模擬量輸入（電流輸入型）模塊； 電流輸入：可選擇0～20mA、4～20mA； 帶PID調節及自整定功能。 |
MA-8AD-V | 8通道12bit模擬量輸入（電壓輸入型）模塊； 電壓輸入：可選擇0～5v、0～10v； 帶PID調節及自整定功能。 |
MA-4AD | 4通道12bit模擬量輸入（電壓、電流可選）模塊； 電流輸入：可選擇0～20mA、4～20mA； 帶PID調節及自整定功能 |
一般規格
項目 | 規格 |
輸入電源電壓 | DC24V±10% |
使用環境 | 無腐蝕性氣體 |
環境溫度 | 0℃~60℃ |
環境濕度 | 5~95% |
安裝 | 可用M3的螺絲固定或直接安裝在DIN46277（寬35mm）的導軌上 |
性能規格
項目 | 電壓輸入 | 電流輸入 | |||||
4AD | 8AD-V | 8AD-A | 4AD | 8AD-A | 8AD-V | ||
模擬量輸入范圍 | 0~5V,0~10V | - | 0~20mA,4~20mA | - | |||
最大輸入范圍 | ±15V | - | 0～40mA | - | |||
數字輸出范圍 | 12位二進制數（0~4095） | ||||||
分辨率 | 1/4095（12Bit） | ||||||
綜合精確度 | 0.8% | ||||||
轉換速度 | 20ms/通道 | ||||||
模擬量用電源 | DC24V±10%，100mA | ||||||

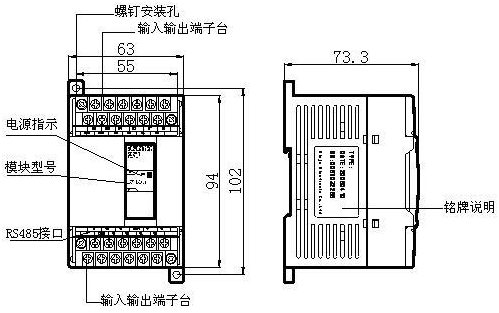

產品外形尺寸（單位：mm）
 |
MA系列AD模塊說明書 |
 |
