全新超薄外觀設計，具有多種下載方式（以太網、USB口、U盤導入） 具備穿透功能，可通過觸摸屏上/下載信捷XD/XL/XG系列PLC程序 1677萬色，畫質細膩無痕，顯示效果媲美液晶顯示器 下載、啟動、運行，三位一體的超高速響應 支持C語言腳本功能，運算、自由協議編寫、繪圖，提高編程自由度 支持BMP、JPEG格式圖片顯示 豐富的立體3D圖庫，畫面更生動 靈活的部件選擇空間，自定義動畫軌跡設計 數據采集保存功能，支持時間趨勢圖，XY趨勢圖等多種形式的數據管理方式 配方數據的存儲與雙向傳送，提高工作效率
產品特點
ARM9 CPU，400MHz主頻，128MB存儲容量
2. 4.3~15.6英寸，1677萬色，TFT液晶顯示，LED背光
3. 2個COM口（個別機型不支持），獨立通訊，支持RS232/RS422/RS485通訊方式，可實現多屏一機
4. 標配時鐘 5. USB-B接口，實現數據傳輸
全新超薄外觀設計，具有多種下載方式（以太網、USB口、U盤導入） 具備穿透功能，可通過觸摸屏上/下載信捷XD/XL/XG系列PLC程序 1677萬色，畫質細膩無痕，顯示效果媲美液晶顯示器 下載、啟動、運行，三位一體的超高速響應 支持C語言腳本功能，運算、自由協議編寫、繪圖，提高編程自由度 支持BMP、JPEG格式圖片顯示 豐富的立體3D圖庫，畫面更生動 靈活的部件選擇空間，自定義動畫軌跡設計 數據采集保存功能，支持時間趨勢圖，XY趨勢圖等多種形式的數據管理方式 配方數據的存儲與雙向傳送，提高工作效率
產品特點
ARM9 CPU，400MHz主頻，128MB存儲容量
2. 4.3~15.6英寸，1677萬色，TFT液晶顯示，LED背光
3. 2個COM口（個別機型不支持），獨立通訊，支持RS232/RS422/RS485通訊方式，可實現多屏一機
4. 標配時鐘 5. USB-B接口，實現數據傳輸
型號說明
1： | 系列名稱 | TGM系列網絡(luò )型觸摸屏 |
2： | 顯示尺寸 | 465：4.3英寸 |
765：7英寸 | ||
865：8英寸 | ||
A63：10.1英寸 | ||
C65：15.6英寸 | ||
3： | 產品類型 | S：超薄款，黑色面膜 |
4： | 接口類型 | ET：配備USB-B下載口、USB-A U盤口、以太網口、兩個串口 |
MT：配備USB-B下載口、USB-A U盤口、兩個串口 | ||
MT2：配備兩個串口、USB-B下載口、USB-A |
型號 | TGM465 | TGM765S | TGM865 | TGMA63S | TGMC65 |
TGM465-MT2 TGM465-ET | TGM765S-MT TGM765S-ET | TGM865-ET | TGMA63S-MT TGMA63S-ET | TGMC65-ET | |
產品特性 | |||||
尺寸 | 4.3 | 7 | 8 | 10.1 | 15.6 |
分辨率 | 480*272 | 800*480 | 800*600 | 1024*600 | 1366*768 |
液晶屏 | TFT液晶顯示，LED背光 | ||||
顯示顏色 | 1677萬色 | ||||
亮度（cd/m2） | 200 | ||||
觸摸面板 | 四線電阻式觸摸屏 | ||||
液晶壽命 | 50000小時以上，環境溫度25℃，24小時運行 | ||||
存儲器 | 128MB | ||||
外部接口 | |||||
PLC口 | RS232/RS422/RS485 | ||||
Download口 | RS232/RS485（注意：TGM465-ET無Download口） | ||||
USB接口1 | USB-B（符合USB2.0規范），USB下載口 | ||||
USB接口2 | USB-A（符合USB2.0規范），U盤口 | ||||
以太網口 | -ET型號支持 | ||||
電氣特性 | |||||
輸入電壓 | DC24V（電壓范圍：DC22V~DC26V） | ||||
消耗電流 | 270mA | ||||
允許失電 | 10ms以下（實際失電小于1s） | ||||
抗電壓沖擊 | AC1000V，10mA，小于1分鐘（信號與地間） | ||||
絕緣電阻 | DC500V，10MΩ以上（信號與地間） | ||||
環境 | |||||
運行溫度 | 0℃~50℃ | ||||
存儲溫度 | -20℃~60℃ | ||||
運行濕度 | 10%RH~90%RH（無凝露） | ||||
抗干擾能力 | 干擾電壓：1500Vp-p 脈沖周期：1us 持續時間：1分鐘 | ||||
空氣 | 無腐蝕性氣體 | ||||
冷卻方式 | 自然風冷 | ||||
防護等級 | 前面板符合IP65 | ||||
尺寸 | |||||
外部尺寸 | 152.0*102.0*41.8 | 207.0*148.0*38.5 | 224.4*170.8*45.5 | 278.0*192.3*44.0 | 410.0*270.0*65.0 |
面板開孔尺寸 | 144.0*94.0 | 192.0*138.5 | 211.4*157.8 | 260.2*179.7 | 399.0*259.0 |
注意：以上所有型號標配時鐘。
產品外形及尺寸（單位：mm）

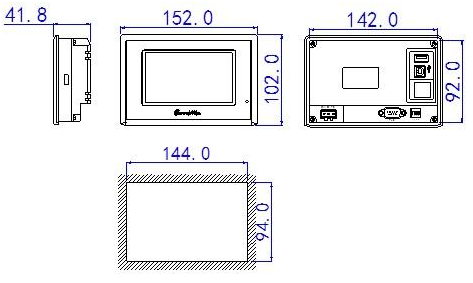

TGM465系列：

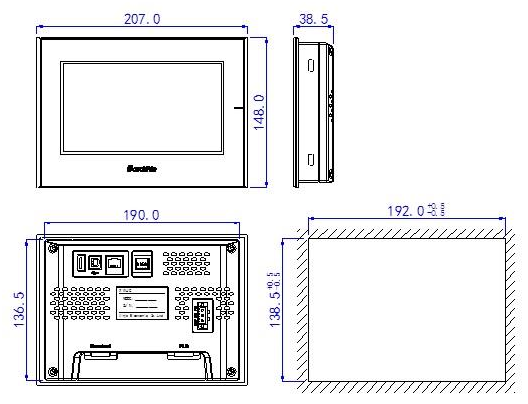

TGM765S系列：

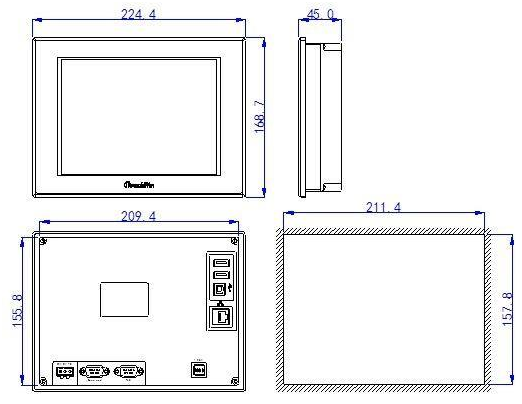

TGM865系列：

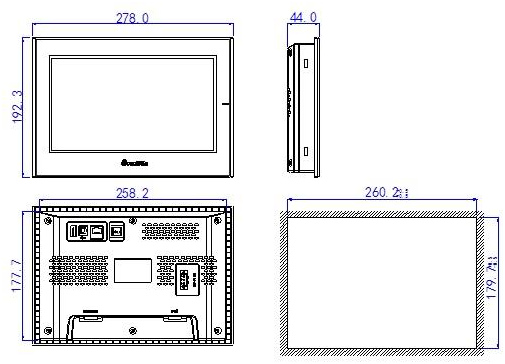

TGMA63S系列：

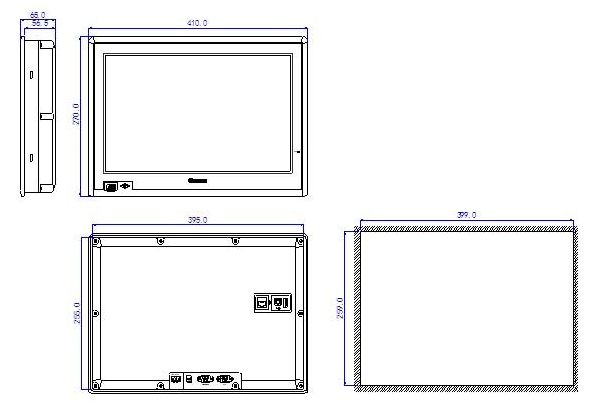

TGMC65系列：
 |
TGM系列網絡(luò )款觸摸屏說明書 |
 |
