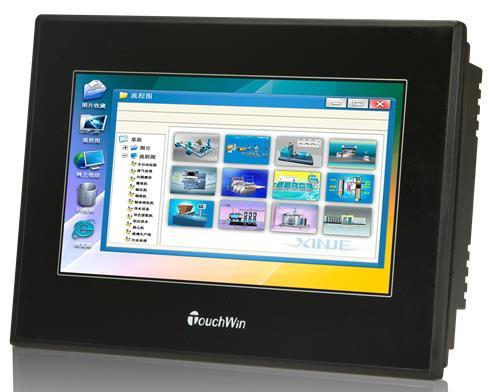

耐油型觸摸屏，更適用于油污重的工業場合 1677萬色，畫質細膩無痕，顯示效果媲美液晶顯示器 下載、啟動、運行，三位一體的超高速響應 支持C語言腳本功能，運算、自由協議編寫、繪圖，提高編程自由度 支持BMP、JPEG格式圖片顯示 豐富的立體3D圖庫，畫面更生動 靈活的部件選擇空間，自定義動畫軌跡設計 數據采集保存功能，支持時間趨勢圖，XY趨勢圖等多種形式的數據管理方式 配方數據的存儲與雙向傳送，提高工作效率
產品特點 1. ARM9 CPU，400MHz主頻，128MB存儲容量 2. 4.3~10.1英寸，1677萬色TFT液晶顯示，LED背光 3. 2個COM口，獨立通訊，支持RS232/RS485/RS422等通訊方式，可實現多屏一機 4. 標配時鐘 5. USB-B接口，實現數據傳輸 6. 支持多種以太網通訊（支持與MODBUS TCP協議設備及西門子S7-1200 PLC通過以太網通訊）
耐油型觸摸屏，更適用于油污重的工業場合 1677萬色，畫質細膩無痕，顯示效果媲美液晶顯示器 下載、啟動、運行，三位一體的超高速響應 支持C語言腳本功能，運算、自由協議編寫、繪圖，提高編程自由度 支持BMP、JPEG格式圖片顯示 豐富的立體3D圖庫，畫面更生動 靈活的部件選擇空間，自定義動畫軌跡設計 數據采集保存功能，支持時間趨勢圖，XY趨勢圖等多種形式的數據管理方式 配方數據的存儲與雙向傳送，提高工作效率
產品特點 1. ARM9 CPU，400MHz主頻，128MB存儲容量 2. 4.3~10.1英寸，1677萬色TFT液晶顯示，LED背光 3. 2個COM口，獨立通訊，支持RS232/RS485/RS422等通訊方式，可實現多屏一機 4. 標配時鐘 5. USB-B接口，實現數據傳輸 6. 支持多種以太網通訊（支持與MODBUS TCP協議設備及西門子S7-1200 PLC通過以太網通訊）
型號說明
-MT(P)：USB-B接口、耐油型
-UT(P)：USB-B接口、USB-A接口、耐油型
-ET(P)：USB-B接口、USB-A接口、以太網接口、耐油型
-XT(P)：精簡款、耐油型
型號 | TGA62 | TG865 | TG765 | TG465 |
TGA62-MT(P) TGA62-ET(P) | TG865-MT(P) TG865-ET(P) | TG765-MT(P) TG765-UT(P) TG765-ET(P) TG765-XT(P)-C | TG465-MT(P) TG465-UT(P) | |
產品特性 | ||||
尺寸 | 10.1 | 8 | 7 | 4.3 |
分辨率 | 800*480 | 800*600 | 800*480 | 480*272 |
液晶屏 | TFT液晶顯示，LED背光 | |||
顯示顏色 | 1677萬色 | |||
亮度（cd/m2） | 200 | |||
觸摸面板 | 四線電阻式觸摸屏 | |||
液晶壽命 | 50000小時以上，環境溫度25℃，24小時運行 | |||
存儲器 | 128MB | |||
外部接口 | ||||
PLC口 | RS232/RS422/RS485 [TG765-XT(P)-C：RS2] | |||
Download口 | RS232/RS485 [TG765-XT(P)-C、TG465-MT(P)/UT(P)無此口] | |||
USB接口1 | USB-B（符合USB2.0規范），USB下載口 | |||
USB接口2 | USB-A（符合USB2.0規范），U盤口，UT(P)/ET(P)型號支持 | |||
以太網口 | -ET(P)型號支持 | |||
電氣特性 | ||||
輸入電壓 | DC24V（電壓范圍：DC22V~DC26V） | |||
消耗電流 | 270mA | 250mA | 200mA | 180mA |
允許失電 | 10ms以下（實際失電小于1s） | |||
抗電壓沖擊 | AC1000V，10mA，小于1分鐘（信號與地間） | |||
絕緣電阻 | DC500V，10MΩ以上（信號與地間） | |||
環境 | ||||
運行溫度 | 0℃~50℃ | |||
存儲溫度 | -20℃~60℃ | |||
運行濕度 | 10%RH~90%RH（無凝露） | |||
抗干擾能力 | 干擾電壓：1500Vp-p 脈沖周期：1us 持續時間：1分鐘 | |||
空氣 | 無腐蝕性氣體 | |||
冷卻方式 | 自然風冷 | |||
防護等級 | 前面板符合IP65 | |||
尺寸 | ||||
外部尺寸 | 272.2*191.7*51.2 | 224.4*168.7*45 | 200.4*146.9*48.5 | 152*102*41.8 |
面板開孔尺寸 | 260.2*179.7 | 211.4*157.8 | 192.0*138.5 | 144*94 |
注意：以上所有型號標配時鐘。
產品外形及尺寸（單位：mm）

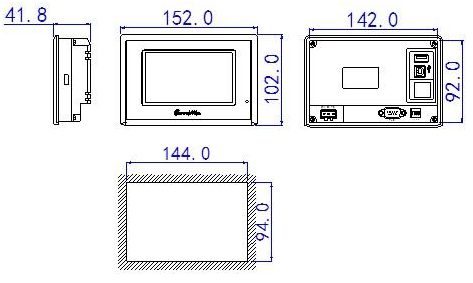

TG465系列：

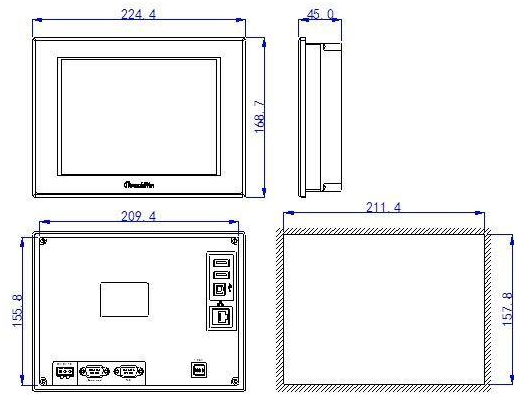

TG865系列：

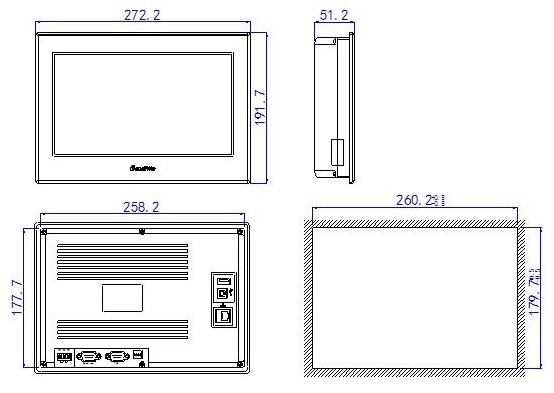

TGA62系列：

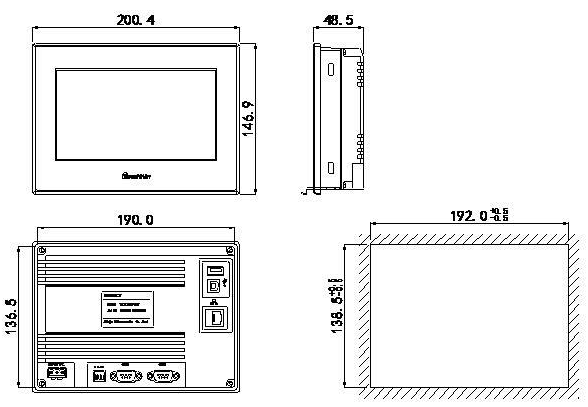

TG765系列：
 |
TG-(P)耐油型觸摸屏說明書 |
 |
