XG系列PLC適配溫度輸入右擴展模塊，包含8點輸入規格。 XG系列PLC一般可擴展16個模塊。 電源規格：DC24V 支持PT100鉑熱電阻、多種熱電偶類型。 精度為0.1℃。 內藏冷端補償電路。 獨立設置每路溫度通道PID參數值，具有單獨寄存器地址空間。 支持PID實時自整定功能。允許設備在各種狀態下（冷態、加熱狀態、過渡狀態等），進行PID自整定，得到合適PID整定值。 支持FROM和TO指令與本體交換數據，增加產品運用靈活性，節省交互數據量，擴大數據存儲空間。
XG系列PLC適配溫度輸入右擴展模塊，包含8點輸入規格。 XG系列PLC一般可擴展16個模塊。 電源規格：DC24V 支持PT100鉑熱電阻、多種熱電偶類型。 精度為0.1℃。 內藏冷端補償電路。 獨立設置每路溫度通道PID參數值，具有單獨寄存器地址空間。 支持PID實時自整定功能。允許設備在各種狀態下（冷態、加熱狀態、過渡狀態等），進行PID自整定，得到合適PID整定值。 支持FROM和TO指令與本體交換數據，增加產品運用靈活性，節省交互數據量，擴大數據存儲空間。
命名規則
1： | 系列名稱 | XG |
2： | 指代擴展模塊 | E |
3： | 溫度輸入點數 | 8：8通道溫度輸入 |
4： | 指代傳感器輸入類型 | TC：熱電偶輸入 PT3：三線鉑熱電阻 |
5： | 是否帶PID控制 | P：帶PID調節功能 |
型號一覽表
型 號 | 功 能 |
XD-E8TC-P | 8通道熱電偶，支持多種類型熱電偶溫度傳感器用模擬輸入，精度0.1度，8通道獨立輸出PID參數； |
XD-E8PT3-P | -100℃～500℃，8通道三線熱電偶溫度采集模塊，精度0.1度，模塊自帶PID控制功能； |
基本規格
項 目 | 規 格 |
使用環境 | 無腐蝕性氣體 |
環境溫度 | 0℃~60℃ |
保存環境溫度 | -20~70℃ |
環境濕度 | 5~95%RH |
保存環境濕度 | 5~95%RH |
安裝 | 直接安裝在DIN46277（寬35mm）的導軌上 |
性能規格
項目 | 8PT3-P | 8TC-P |
模擬量輸入信號 | Pt100鉑熱電阻 | K、S、E、N、B、T、J以及R型熱電偶 |
測量溫度范圍 | -100℃～500℃ | 0℃～1000℃（K型） |
數字輸出范圍 | -1000～5000， 帶符號位16位，二進制 | 0～10000， 帶符號位16位，二進制 |
控制精度 | ±0.5℃ | |
分辨率 | 0.1℃ | |
綜合精確度 | 1%（相對最大值） | |
轉換速度 | 650ms/8通道 | 450ms/8通道 |
模擬量用電源 | DC24V±10%，50mA | |
注意：
（1）XG-E8PT3-P無信號輸入時，其通道數據為數字輸出范圍最大值。
（2）XG-E8TC-P無信號輸入時，其通道數據為數字輸出-1。
（3）根據實際需要，連接K型等多種熱電偶。
（4）熱電偶所安裝設備的外殼須接地。

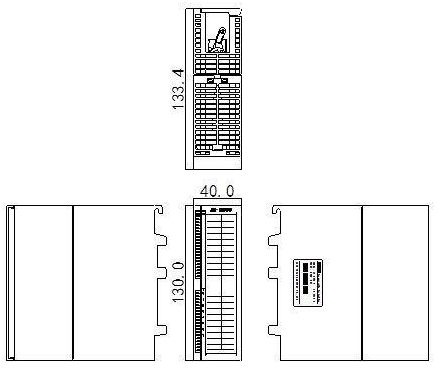

外觀尺寸圖（單位：mm）
 |
XG系列溫度擴展模塊說明書 |
 |
