XG系列AD擴展模塊

XG系列AD擴展模塊

  • 所屬分類：PLC
  • 瀏覽次數：84次
  • 發布日期：2019-12-27
  • 產品特點
  • 型號說明
  • 技術參數
  • 詳細資料下載

XG系列PLC適配模擬量輸入右擴展模塊，包含8點規格。 XG系列PLC一般可擴展16個模塊。 電源規格：DC24V 8路16位高精度模擬量輸入 模擬量輸入類型：電壓、電流 模擬量輸入為雙極性

XG系列PLC適配模擬量輸入右擴展模塊，包含8點規格。 XG系列PLC一般可擴展16個模塊。 電源規格：DC24V 8路16位高精度模擬量輸入 模擬量輸入類型：電壓、電流 模擬量輸入為雙極性

命名規則


1：

系列名稱

XG

2：

指代擴展模塊

E

3：

模擬量輸入點數

8

4：

指代模擬量輸入

AD

5：

模擬量輸入類型

A：輸入全部為電流型



V：輸入全部為電壓型

6：

精度

S：表示16位精度

型號一覽表

型   號

功   能

XG-E8AD-A-S

8通道模擬量輸入模塊（16bit）；

電流雙極性輸入（0~20mA、4~20mA、-20~20mA）

XG-E8AD-V-S

8通道模擬量輸入模塊（16bit）；

電壓雙極性輸入（0~5V、0~10V、-5~5V、-10~10V）




基本規格

項  目

規  格

使用環境

無腐蝕性氣體

環境溫度

0℃~60℃

保存環境溫度

-20~70℃

環境濕度

5~95%RH

保存環境濕度

5~95%RH

安裝

直接安裝在DIN46277（寬35mm）的導軌上

性能規格

項目

電壓輸入

電流輸入

8AD-V

8AD-A

8AD-A

8AD-V

模擬量輸入范圍

0~5V,0~10V

-5~5V,-10~10V

-

0~20mA,4~20mA

-20~20mA

-

最大輸入范圍

±15V

-

-40～40mA

-

數字輸出范圍

16位二進制數(0~65535或-32768~32767)

分辨率

1/65535（16Bit）

綜合精確度

1%

轉換速度

2ms/通道

模擬量用電源

DC24V±10%，150mA

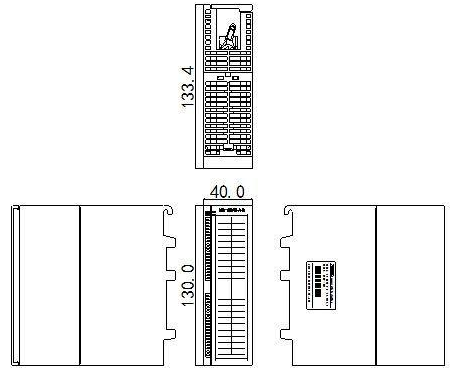

外觀尺寸圖（單位：mm）


XG系列AD擴展模塊說明書
