XD系列PLC適配模擬量輸入左擴展模塊，包含4點規格。
XD系列PLC一般可擴展1個ED模塊。
電源規格：DC24V
4路12位高精度模擬量輸入
模擬量輸入類型：電壓、電流
XD系列PLC適配模擬量輸入左擴展模塊，包含4點規格。
XD系列PLC一般可擴展1個ED模塊。
電源規格：DC24V
4路12位高精度模擬量輸入
模擬量輸入類型：電壓、電流
命名規則
1： | 系列名稱 | XD |
2： | 模擬量輸入點數 | 4 |
3： | 指代模擬量輸入 | AD |
4： | 模擬量輸入類型 | A：輸入全部為電流型 |
V：輸入全部為電壓型 | ||
5： | 指代ED模塊 | ED |
型號一覽表
型 號 | 功 能 |
XD-4AD-A-ED | 4通道模擬量輸入模塊（12bit）； 電流輸入（0~20mA、4~20mA） |
XD-4AD-V-ED | 4通道模擬量輸入模塊（12bit）； 電壓輸入（0~5V、0~10V） |
基本規格
項 目 | 規 格 |
使用環境 | 無腐蝕性氣體 |
環境溫度 | 0℃~60℃ |
保存環境溫度 | -20~70℃ |
環境濕度 | 5~95%RH |
保存環境濕度 | 5~95%RH |
安裝 | 可用M3的螺絲固定或直接安裝在DIN46277（寬35mm）的導軌上 |
性能規格
項目 | 電壓輸入 | 電流輸入 |
4AD-V-ED | 4AD-A-ED | |
模擬量輸入范圍 | 0~5V,0~10V | 0~20mA,4~20mA |
最大輸入范圍 | ±15V | 0～40mA |
數字輸出范圍 | 12位二進制數（0~4095） | |
分辨率 | 1/4095（12Bit） | |
綜合精確度 | 1% | |
轉換速度 | 10ms/通道 | |
模擬量用電源 | DC24V±10%，150mA | |

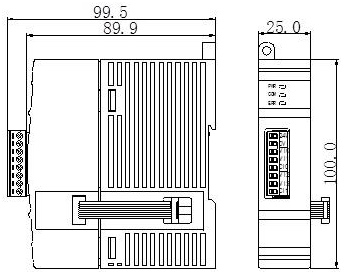

外觀尺寸圖（單位：mm）
 |
XD系列AD左擴展ED模塊說明書 |
 |
