②：系列分類

1：XD1系列經濟型

2：XD2系列基本型

3：XD3系列標準型

5：XD5系列增強型

M：XDM系列運動控制型

C：XDC運動總線控制型

③：以太網功能

E：支持以太網通訊

無：不支持

④：輸入輸出點數

16：8輸入/8輸出

24：14輸入/10輸出

30：16輸入/14輸出

32：18輸入/14輸出（或者16入/16出）

48：28輸入/20輸出

60：36輸入/24輸出

⑤：輸入點類型

無：NPN型輸入

P：PNP型輸入

⑥：輸出點類型

R：繼電器輸出

T：晶體管輸出

RT：繼電器晶體管混合輸出

⑦：脈沖路數

無：⑤為T/RT時表示兩路脈沖輸出

4：表示4路脈沖輸出

6：表示6路脈沖輸出

10：表示10路脈沖輸出

⑧：程序容量

無：標準型

L：擴容型

⑨：供電電源

E：供電電源AC220V

C：供電電源DC24V

AC電源

DC電源

繼電器輸出

晶體管輸出

晶體管繼電器混合輸出

繼電器輸出

晶體管輸出

晶體管繼電器混合輸出

NPN型

-

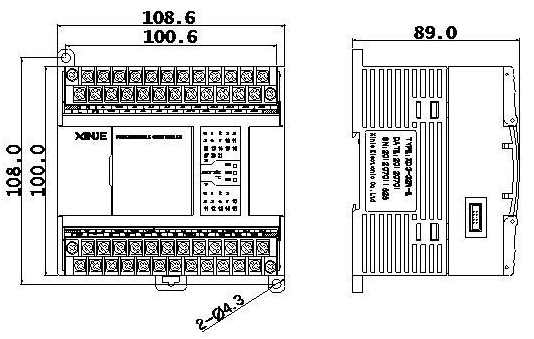

XDM-24T4-E

-

-

XDM-24T4-C

-

14點

10點

-

XDM-32T4-E

-

-

XDM-32T4-C

-

18點

14點

-

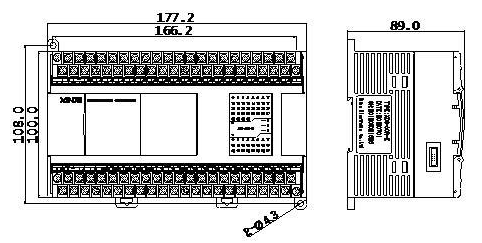

XDM-60T4-E

-

-

XDM-60T4-C

-

36點

24點

-

XDM-60T10-E

-

-

XDM-60T10-C

-

36點

24點

-

XDM-60T4L-E

-

-

XDM-60T4L-C

-

36點

24點

PNP

型

-

XDM-24PT4-E

-

-

XDM-24PT4-C

-

14點

10點

-

XDM-32PT4-E

-

-

XDM-32PT4-C

-

18點

14點

-

XDM-60PT10-E

-

-

XDM-60PT10-C

-

36點

24點

絕緣電壓

DC 500V 2MΩ以上

抗噪聲

噪聲電壓1000Vp-p  1us脈沖1分鐘

空氣

無腐蝕性、可燃性氣體

環境溫度

0℃~60℃

環境濕度

5%~95%（無凝露）

USB口

USB快速下載口，連接PC下載/上傳/監控

PORT1口

RS232，連接上位機、人機界面編程或調試

PORT2口

RS485，連接智能儀表、變頻器等

PORT3口

擴展ED通訊口

安裝

可用M3的螺絲固定或直接安裝在的導軌上※2

接地（FG）

第三種接地（不可與強電系統公共接地）※3

程序執行方式

循環掃描方式

編程方式

指令、梯形圖并用

處理速度

0.05us

停電保持

使用FlashROM及鋰電池（3V紐扣電池）

用戶程序容量※1

512KB（XDM-60T4L：1.5MB）

I/O

點數

※2

總點數

24點

32點

60點

輸入點數

14點X0~X15

18點X0~X21

36點X0~X43

輸出點數

10點Y0~Y11

14點Y0~Y15

24點Y0~Y27

內部線圈（X）※3

1280點：X0~X77、X10000~X11777、X20000~X20177、X30000~X30077

內部線圈（Y）※4

1280點：Y0~Y77、Y10000~Y11777、Y20000~Y20177、Y30000~Y30077

內部線圈

（M、HM）

92000點

M0~M74999【HM0~HM11999】

特殊用※6  SM0~SM4999

流程（S）

9000點

S0~S7999【HS0~HS999】

定時器（T）

點數

7000點

T0~T4999【HT0~HT1999】

規格

100ms定時器：設置時間0.1~3276.7秒

10ms定時器：設置時間0.01~327.67秒

1ms定時器：設置時間0.001~32.767秒

計數器（C）

點數

7000點

C0~C4999【HC0~HC1999】

規格

16位計數器：設置值K0~32,767

32位計數器：設置值-2147483648~＋2147483647

數據寄存器（D）

100000字

D0~D69999【HD0~HD24999】

特殊用※6  SD0~SD4999

FlashROM寄存器

（FD）

14192字

FD0~FD8191

特殊用※6  SFD0~SFD5999

高速處理功能

高速計數、脈沖輸出、外部中斷

口令保護

6位長度ASCII

自診斷功能

上電自檢、監控定時器、語法檢查

485

通信

自由

通信

遞增

模式

AB相

XDM系列

XDM-24T4

1

1

√

√

16塊

1塊

4

4

4

10

XDM-32T4

1

1

√

√

16塊

1塊

4

4

4

10

XDM-60T4

1

1

√

√

16塊

2塊

4

4

4

10

XDM-60T4L

1

1

√

×

16塊

2塊

4

4

4

10

XDM-60T10

1

1

√

√

16塊

2塊

10

10

10

10
