XD5系列基本單元

XD5系列基本單元

  • 所屬分類：PLC
  • 瀏覽次數：116次
  • 發布日期：2019-12-27
  • 產品特點
  • 型號說明
  • 技術參數
  • 詳細資料下載

XD5系列增強型PLC，包含16、24、32、48、60點規格

兼容XD3的所有功能，能夠滿足絕對多數用戶的使用需求

速度是XC系列的12倍，具備更大的內部資源空間

輸入類型：NPN

輸出類型：晶體管（T）、繼電器（R）

電源規格：AC220V

支持X-NET現場總線功能

支持高速計數（高達80KHz）、2~10軸脈沖輸出（高達100KHz）、頻率測量等特殊功能

標配USB口，用于編程下載

支持1~16個擴展模塊、1個擴展ED、1~2個擴展BD（16點不支持）


XD5系列增強型PLC，包含16、24、32、48、60點規格

兼容XD3的所有功能，能夠滿足絕對多數用戶的使用需求

速度是XC系列的12倍，具備更大的內部資源空間

輸入類型：NPN

輸出類型：晶體管（T）、繼電器（R）

電源規格：AC220V

支持X-NET現場總線功能

支持高速計數（高達80KHz）、2~10軸脈沖輸出（高達100KHz）、頻率測量等特殊功能

標配USB口，用于編程下載

支持1~16個擴展模塊、1個擴展ED、1~2個擴展BD（16點不支持）



型號一覽表

型號

輸入點數

（DC24V）

輸出點數

（R，T）

AC電源

DC電源


繼電器輸出

晶體管輸出

晶體管繼電器混合輸出

繼電器輸出

晶體管輸出

晶體管繼電器混合輸出

NPN型

XD5-16R-E

XD5-16T-E

-

XD5-16R-C

XD5-16T-C

-

8點

8點

XD5-24R-E

XD5-24T-E

XD5-24RT-E

XD5-24R-C

XD5-24T-C

XD5-24RT-C

14點

10點

-

XD5-24T4-E

-

-

XD5-24T4-C

-

14點

10點

XD5-32R-E

XD5-32T-E

XD5-32RT-E

XD5-32R-C

XD5-32T-C

XD5-32RT-C

18點

14點

-

XD5-32T4-E

-

-

XD5-32T4-C

-

18點

14點

XD5-48R-E

XD5-48T-E

XD5-48RT-E

XD5-48R-C

XD5-48T-C

XD5-48RT-C

28點

20點

-

XD5-48T4-E

-

-

XD5-48T4-C

-

28點

20點

-

XD5-48T6-E

-

-

XD5-48T6-C

-

28點

20點

XD5-60R-E

XD5-60T-E

XD5-60RT-E

XD5-60R-C

XD5-60T-C

XD5-60RT-C

36點

24點

-

XD5-60T4-E

-

-

XD5-60T4-C

-

36點

24點

-

XD5-60T6-E

-

-

XD5-60T6-C

-

36點

24點

-

XD5-60T10-E

-

-

XD5-60T10-C

-

36點

24點

PNP型

XD5-24PR-E

XD5-24PT-E

XD5-24PRT-E

XD5-24PR-C

XD5-24PT-C

XD5-24PRT-C

14點

10點

-

XD5-24PT4-E

-

-

-

-

14點

10點

XD5-32PR-E

XD5-32PT-E

XD5-32PRT-E

XD5-32PR-C

XD5-32PT-C

XD5-32PRT-C

18點

14點

XD5-48PR-E

XD5-48PT-E

XD5-48PRT-E

XD5-48PR-C

XD5-48PT-C

XD5-48PRT-C

28點

20點

XD5-60PR-E

XD5-60PT-E

XD5-60PRT-E

XD5-60PR-C

XD5-60PT-C

XD5-60PRT-C

36點

24點

-

XD5-48PT6-E

-

-

XD5-48PT6-C

-

28點

20點

-

-

-

-

XD5-60PT6-C

-

36點

24點

注意：PNP型PLC為定制機。



基本規格

項目

規格

絕緣電壓

DC 500V 2MΩ以上

抗噪聲

噪聲電壓1000Vp-p  1us脈沖1分鐘

空氣

無腐蝕性、可燃性氣體

環境溫度

0℃~60℃

環境濕度

5%~95%（無凝露）

USB口

USB快速下載口，連接PC下載/上傳/監控

PORT1口

RS232，連接上位機、人機界面編程或調試

PORT2口

RS485，連接智能儀表、變頻器等

PORT3口

擴展ED通訊口

安裝

可用M3的螺絲固定或直接安裝在的導軌上

接地（FG）

第三種接地（不可與強電系統公共接地）

 性能規格

項 目

規 格

程序執行方式

循環掃描方式

編程方式

指令、梯形圖并用

處理速度

0.05us

停電保持

使用FlashROM及鋰電池（3V紐扣電池）

用戶程序容量※1

512KB

I/O

點數

※2

總點數

16點

24點

32點

48點

60點

輸入點數

8點

X0~X7

14點

X0~X15

18點

X0~X21

28點

X0~X33

36點

X0~X43

輸出點數

8點

Y0~Y7

10點

Y0~Y11

14點

Y0~Y15

20點

Y0~Y21

24點

Y0~Y27

內部線圈（X）※3

1280點：X0~X77、X10000~X11777、X20000~X20177、X30000~X30077

內部線圈（Y）※4

1280點：Y0~Y77、Y10000~Y11777、Y20000~Y20177、Y30000~Y30077

內部線圈

（M、HM）

87000點

M0~M69999【HM0~HM11999】

特殊用※6  SM0~SM4999

流程（S）

9000點

S0~S7999【HS0~HS999】

定時器（T）

點數

7000點

T0~T4999【HT0~HT1999】

規格

100ms定時器：設置時間0.1~3276.7秒

10ms定時器：設置時間0.01~327.67秒

1ms定時器：設置時間0.001~32.767秒

計數器（C）

點數

7000點

C0~C4999【HC0~HC1999】

規格

16位計數器：設置值K0~32,767

32位計數器：設置值-2147483648~＋2147483647

數據寄存器（D）

100000字

D0~D69999【HD0~HD24999】

特殊用※6  SD0~SD4999

FlashROM寄存器

（FD）

14192字

FD0~FD8191

特殊用※6  SFD0~SFD5999

高速處理功能

高速計數、脈沖輸出、外部中斷

口令保護

6位長度ASCII

自診斷功能

上電自檢、監控定時器、語法檢查









注釋?zhuān)?/span>

※1：用戶程序容量，指保密下載時的最大程序容量。

※2：I/O點數，指用戶可從外部接入、輸出信號的端子數。

※3：X，指內部輸入繼電器，超出I點數的X可用作中間繼電器。

※4：Y，指內部輸出繼電器，超出O點數的Y可用作中間繼電器。

※5：【】標志，為默認的斷電保持區域,不可更改。

※6：特殊用，指被系統占用的特殊用途的寄存器，不可另作他用。

※7：輸入線圈、輸出繼電器/晶體管的編號為八進制數，其他存儲器的編號均為十進制數。

※8：沒有與外設實連的I/O可作為快速內部繼電器使用。

※9：V3.5.2及以下固件版本的XD5系列數據寄存器范圍為D0~D59999。



功能配置表

×不支持   √支持

系列及

點數

USB口

232口

485口

以太

網口

擴展

模塊

擴展

BD板

左擴展ED模塊

高速計數

路數

脈沖輸

出路數

（T/RT型）

外部

中斷

遞增

模式

AB相

XD5-16

1

1

√

×

16個

×

1個

3

3

2

10

XD5-24

1

1

√

×

16個

1個

1個

3

3

2

10

XD5-32

1

1

√

×

16個

1個

1個

3

3

2

10

XD5-48

1

1

√

×

16個

2個

1個

3

3

2

10

XD5-60

1

1

√

×

16個

2個

1個

3

3

2

10

XD5-24T4

1

1

√

×

16個

1個

1個

4

4

4

10

XD5-32T4

1

1

√

×

16個

1個

1個

4

4

4

10

XD5-48T4

1

1

√

×

16個

2個

1個

4

4

4

10

XD5-48T6

1

1

√

×

16個

2個

1個

6

6

6

10

XD5-60T4

1

1

√

×

16個

2個

1個

4

4

4

10

XD5-60T6

1

1

√

×

16個

2個

1個

6

6

6

10

XD5-60T10

1

1

√

×

16個

2個

1個

10

10

10

10

注意：所有機型均標配時鐘功能。



外觀尺寸圖（單位：mm）

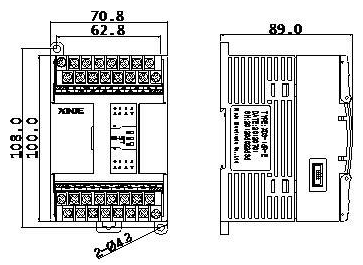

16點外觀尺寸圖：


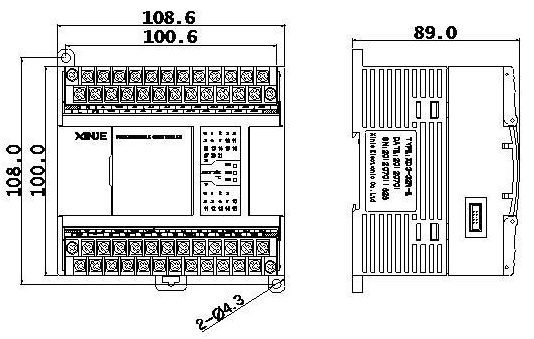

24/32點外觀尺寸圖：

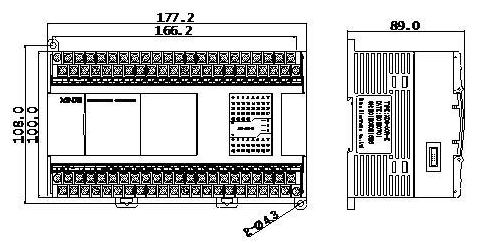

48/60點外觀尺寸圖：


XD5系列基本單元說明書
