XD2系列基本單元

XD2系列基本單元

  • 所屬分類：PLC
  • 瀏覽次數：134次
  • 發布日期：2019-12-27
  • 產品特點
  • 型號說明
  • 技術參數
  • 詳細資料下載

XD2系列基本型PLC，包含16、24、32、48、60點規格。

適用于小點數的簡單應用場合，能夠滿足用戶的基本使用需求。

速度和容量較XC系列大幅度提升

輸入類型：NPN

輸出類型：晶體管（T）、繼電器（R）

電源規格：AC220V

支持基本順控指令和部分應用指令

支持X-NET現場總線功能

支持高速計數、脈沖輸出、頻率測量等特殊功能

標配RS232口，用于編程下載

不支持右擴展模塊、但可外接左擴展ED、擴展BD（16點除外）


XD2系列基本型PLC，包含16、24、32、48、60點規格。

適用于小點數的簡單應用場合，能夠滿足用戶的基本使用需求。

速度和容量較XC系列大幅度提升

輸入類型：NPN

輸出類型：晶體管（T）、繼電器（R）

電源規格：AC220V

支持基本順控指令和部分應用指令

支持X-NET現場總線功能

支持高速計數、脈沖輸出、頻率測量等特殊功能

標配RS232口，用于編程下載

不支持右擴展模塊、但可外接左擴展ED、擴展BD（16點除外）



型號一覽表

型號

輸入點數

（DC24V）

輸出點數

（R，T）

AC電源

DC電源


繼電器輸出

晶體管輸出

晶體管繼電器混合輸出

繼電器輸出

晶體管輸出

晶體管繼電器混合輸出

NPN

型

XD2-16R-E

XD2-16T-E

-

XD2-16R-C

XD2-16T-C

-

8點

8點

XD2-24R-E

XD2-24T-E

XD2-24RT-E

XD2-24R-C

XD2-24T-C

XD2-24RT-C

14點

10點

XD2-32R-E

XD2-32T-E

XD2-32RT-E

XD2-32R-C

XD2-32T-C

XD2-32RT-C

18點

14點

XD2-48R-E

XD2-48T-E

XD2-48RT-E

XD2-48R-C

XD2-48T-C

XD2-48RT-C

28點

20點

XD2-60R-E

XD2-60T-E

XD2-60RT-E

XD2-60R-C

XD2-60T-C

XD2-60RT-C

36點

24點






基本規格

項目

規格

絕緣電壓

DC500V   2MΩ以上

抗噪聲

噪聲電壓1000Vp-p  1us脈沖1分鐘

空氣

無腐蝕性、可燃性氣體

環境溫度

0℃~60℃

環境濕度

5%~95%（無凝露）

PORT0

RS-232，X-NET通訊方式，程序上下載和監控

PORT1

RS-232，連接觸摸屏或上位機調試

PORT2

RS-485，連接智能儀表、變頻器等

PORT3

擴展ED通訊口

安裝

可用M3的螺絲固定或直接安裝在寬35mm的DIN46277導軌上

接地

第三種接地（不可與強電系統公共接地）

性能規格

項 目

規 格

程序執行方式

循環掃描方式

編程方式

指令、梯形圖并用

處理速度

0.05us

停電保持

使用FlashROM及鋰電池（3V紐扣電池）

用戶程序容量※1

256KB；

I/O

點數

※2

總點數

16點

24點

32點

48點

60點

輸入

點數

8點

X0~X7

14點

X0~X15

18點

X0~X21

28點X0~X33

36點X0~X43

輸出

點數

8點

Y0~Y7

10點

Y0~Y11

14點

Y0~Y15

20點Y0~Y21

24點Y0~Y27

內部線圈（X）※3

1280點：X0~X77、X10000~X11777、X20000~X20177、X30000~X30077

內部線圈（Y）※4

1280點：Y0~Y77、Y10000~Y11777、Y20000~Y20177、Y30000~Y30077

內部線圈

（M、HM）

11008點

M0~M7999【HM0~HM959】※5

特殊用※6  M0~SM2047

流程（S）

1152點

S0~S1023【HS0~HS127】

定時器（T）

點數

672點

T0~T575【HT0~HT95】

規格

100ms定時器：設置時間0.1~3276.7秒

10ms定時器：設置時間0.01~327.67秒

1ms定時器：設置時間0.001~32.767秒

計數器（C）

點數

672點

C0~C575【HC0~HC95】

規格

16位計數器：設置值K0~32,767

32位計數器：設置值-2147483648~＋2147483647

數據寄存器（D）

11048字

D0~D7999【HD0~HD999】※5

特殊用※6  SD0~SD2047

FlashROM寄存器

（FD）

8144字

FD0~FD6143

特殊用※6  SFD0~SFD1999

高速處理功能

高速計數、脈沖輸出、外部中斷

口令保護

6位長度ASCII

自診斷功能

上電自檢、監控定時器、語法檢查










注釋?zhuān)?/span>

※1：用戶程序容量，指保密下載時的最大程序容量。

※2：I/O點數，指用戶可從外部接入、輸出信號的端子數。

※3：X，指內部輸入繼電器，超出I點數的X可用作中間繼電器。

※4：Y，指內部輸出繼電器，超出O點數的Y可用作中間繼電器。

※5：【】標志，為默認的斷電保持區域,不可更改。

※6：特殊用，指被系統占用的特殊用途的寄存器，不可另作他用。

※7：輸入線圈、輸出繼電器/晶體管的編號為八進制數，其他存儲器的編號均為十進制數。

※8：沒有與外設實連的I/O可作為快速內部繼電器使用。



功能配置表

×不支持   √支持

系列及

點數

USB口

232口

通信

擴展

模塊

擴展

BD板

高速計數路數

脈沖輸出路數（T型

/RT型）

外部中斷

485

通信

自由

通信

遞增

模式

AB相

XD2系列

XD2-16

×

2

√

√

×

×

3

3

2

6

XD2-24

×

2

√

√

×

1塊

3

3

2

10

XD2-32

×

2

√

√

×

1塊

3

3

2

10

XD2-48

×

2

√

√

×

2塊

3

3

2

10

XD2-60

×

2

√

√

×

2塊

3

3

2

10

注意：所有機型均標配時鐘功能。



外觀尺寸圖（單位：mm）

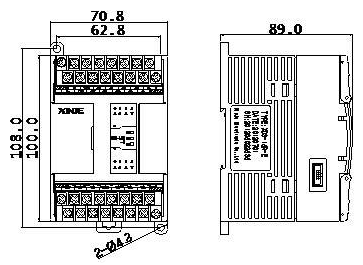

16點外觀尺寸圖：

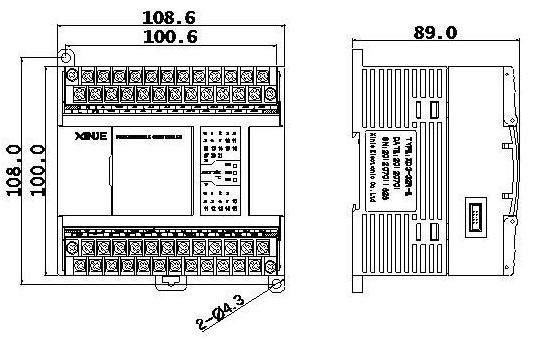

24/32點外觀尺寸圖：

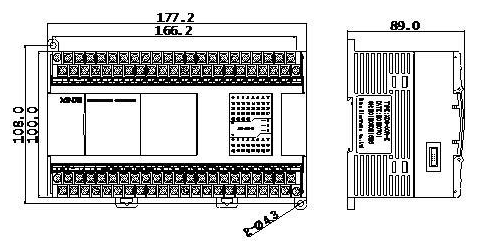

48/60點外觀尺寸圖：


XD2系列基本單元說明書
