XC系列PLC適配溫度輸入右擴展模塊，包含2點、6點輸入規格。
XC系列PLC一般可擴展7個模塊。
電源規格：DC24V
支持多種熱電偶類型。
采用DC-DC電源隔離設計，增強系統抗干擾能力。
顯示溫度精度為0.1℃。
獨立設置每路溫度通道PID參數值，具有單獨寄存器地址空間。
支持PID實時自整定功能。允許設備在各種狀態下（冷態、加熱狀態、過渡狀態等），進行PID自整定，得到合適PID整定值。
基于PLC本體通訊指令FROM和TO指令進行數據交換，增加產品運用靈活性，節省交互數據量，擴大數據存儲空間。
XC系列PLC適配溫度輸入右擴展模塊，包含2點、6點輸入規格。
XC系列PLC一般可擴展7個模塊。
電源規格：DC24V
支持多種熱電偶類型。
采用DC-DC電源隔離設計，增強系統抗干擾能力。
顯示溫度精度為0.1℃。
獨立設置每路溫度通道PID參數值，具有單獨寄存器地址空間。
支持PID實時自整定功能。允許設備在各種狀態下（冷態、加熱狀態、過渡狀態等），進行PID自整定，得到合適PID整定值。
基于PLC本體通訊指令FROM和TO指令進行數據交換，增加產品運用靈活性，節省交互數據量，擴大數據存儲空間。
命名規則
1： | 系列名稱 | XC |
2： | 指代擴展模塊 | E |
3： | 溫度輸入點數 | 2：2通道溫度輸入 6：6通道溫度輸入 |
4： | 指代傳感器輸入類型 | TCA：熱電偶輸入 |
5： | 是否帶PID控制 | P：帶PID調節功能 無：不支持PID控制 |
型號一覽表
型 號 | 功 能 |
XC-E2TCA-P | 0～1000℃或0～1300℃，2通道熱電偶溫度采集模塊，精度0.1度，2通道獨立輸出PID參數； |
XC-E6TCA-P | 0～1000℃或0～1300℃，6通道熱電偶溫度采集模塊，精度0.1度，6通道獨立輸出PID參數； |
基本規格
項 目 | 規 格 |
使用環境 | 無腐蝕性氣體 |
環境溫度 | 0℃~60℃ |
保存環境溫度 | -20~70℃ |
環境濕度 | 5~95%RH |
保存環境濕度 | 5~95%RH |
安裝 | 可用M3的螺絲固定或直接安裝在DIN46277（寬35mm）的導軌上 |
性能規格
項 目 | 規 格 |
測量溫度范圍 | K型：0℃～1300℃（注：V6以下的老版本為0℃～1000℃） S型：0℃～1700℃ E型：0℃～600℃ N型：0℃～1200℃ B型：0℃～1800℃ T型：0℃～400℃ J型：0℃～800℃ R型：0℃～1700℃ |
輸入通道數 | 6通道（XC-E6TCA-P）、 2通道（XC-E2TCA-P） |
分辨率 | 0.1℃ |
綜合精確度 | 1%（相對最大值） |
轉換速度 | 20ms/1通道 |
模擬量用電源 | DC24V±10%，50mA |

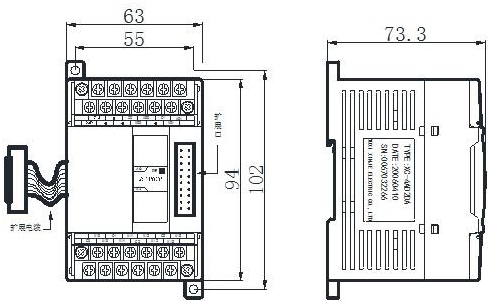

外觀尺寸圖（單位：mm）
 |
XC系列熱電偶溫度模塊說明書 |
 |
