2：

指代擴展模塊

E

3：

模擬量輸入點數

4

4：

指代模擬量輸入

AD

5：

模擬量輸出點數

2

6：

指代模擬量輸出

DA

7：

輸出極性

B：輸出為雙極性

8：

模擬量輸出類型

H：內部隔離處理，抗干擾性能更優

XC-E4AD2DA-H

4通道14bit模擬量輸入（電流、電壓可選）；

2通道12bit模擬量輸出（電流、電壓可選）

XC-E4AD2DA-B-H

4通道14bit模擬量輸入（電流、電壓可選）；

2通道12bit模擬量輸出（電壓模式，雙極性輸出）

使用環境

無腐蝕性氣體

環境溫度

0℃~60℃

保存環境溫度

-20~70℃

環境濕度

5~95%RH

保存環境濕度

5~95%RH

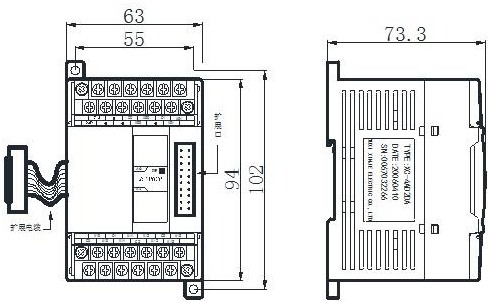

安裝

可用M3的螺絲固定或直接安裝在DIN46277（寬35mm）的導軌上

4AD2DA-H

4AD2DA-B-H

4AD2DA-H

4AD2DA-B-H

4AD2DA-H

4AD2DA-B-H

4AD2DA-H

模擬量輸入范圍

0~5V

0~10V

0~20mA

4~20mA

-

-

最大輸入范圍

DC±15V

0~40mA

-

-

模擬量輸出范圍

-

-

0～5V

0～10V

-5～5V

-10～10V

0～20mA

4～20mA

（外部負載電阻小于500Ω）

（外部負載電阻2KΩ~1MΩ）

數字輸入范圍

-

12位二進制數

數字輸出范圍

14位二進制數（0~16383）

-

PID輸出值

0~K4095

-

分辨率

1/16383(14Bit)；轉換數據以16進制形式存入PLC(14Bit)

1/4095(12Bit)；轉換數據以16進制形式存入PLC(12Bit)

綜合精確度

1%

轉換速度

20ms/1通道

3ms/1通道

模擬量用電源

DC24V±10%，100mA
