XC1系列經濟型PLC，包含10（需定制）、16、24、32點規格。
適用于一般性、小點數的簡單應用場合
輸入類型：NPN或PNP
輸出類型：晶體管（T）、繼電器（R）
電源規格：AC220V、DC24V
支持基本順控指令和部分應用指令
不支持高速計數、脈沖輸出、外部中斷、時鐘、頻率測量等特殊功能
標配RS232口，用于編程下載
10~16點無RS485口；24~32點在MODBUS通訊中只能作為從站
不支持擴展模塊及擴展BD板
XC1系列經濟型PLC，包含10（需定制）、16、24、32點規格。
適用于一般性、小點數的簡單應用場合
輸入類型：NPN或PNP
輸出類型：晶體管（T）、繼電器（R）
電源規格：AC220V、DC24V
支持基本順控指令和部分應用指令
不支持高速計數、脈沖輸出、外部中斷、時鐘、頻率測量等特殊功能
標配RS232口，用于編程下載
10~16點無RS485口；24~32點在MODBUS通訊中只能作為從站
不支持擴展模塊及擴展BD板
基本規格
項目 | 規格 |
絕緣電壓 | DC500V 2MΩ以上 |
抗噪聲 | 噪聲電壓1000Vp-p 1us脈沖1分鐘 |
空氣 | 無腐蝕性、可燃性氣體 |
環境溫度 | 0℃~60℃ |
環境濕度 | 5%~95%（無凝露） |
通訊口1 | RS-232，連接上位機、人機界面編程或調試 |
通訊口2 | RS-232/RS-485，聯網或連接智能儀表、變頻器等 |
安裝 | 可用M3的螺絲固定或直接安裝在寬35mm的DIN46277導軌上 |
接地 | 第三種接地（不可與強電系統公共接地） |
備注：10~16點機型不具備通訊口2。
性能規格
項目 | 規格 | ||||
程序執行方式 | 循環掃描方式 | ||||
編程方式 | 指令、梯形圖并用 | ||||
處理速度 | 0.5 us | ||||
停電保持 | 使用FlashROM | ||||
用戶程序容量※1 | 32KB | ||||
I/O點數※2 | 總點數 | 10點 | 16點 | 24點 | 32點 |
輸入點數 | 5點 X0~X4 | 8點 X0~X7 | 12點 X0~X13 | 16點 X0~X17 | |
輸出點數 | 5點 Y0~Y4 | 8點 Y0~Y7 | 12點 Y0~Y13 | 16點 Y0~Y17 | |
內部線圈（X）※3 | 64點：X0~X77 | ||||
內部線圈（Y）※4 | 64點：Y0~Y77 | ||||
內部線圈（M） | 448點 | M0~M199 【M200~M319】※5 | |||
特殊用※6 M8000~M8079 | |||||
特殊用※6 M8120~M8139 | |||||
特殊用※6 M8170~M8172 | |||||
特殊用※6 M8238~M8242 | |||||
特殊用※6 M8350~M8370 | |||||
流程（S） | 32點 | S0~S31 | |||
定時器（T） | 點數 | 80點 | T0~T23：100ms不累計 | ||
T100~T115：100ms累計 | |||||
T200~T223：10ms不累計 | |||||
T300~T307：10ms累計 | |||||
T400~T403：1ms不累計 | |||||
T500~T503：1ms累計 | |||||
規格 | 100mS定時器：設置時間0.1~3276.7秒 10mS定時器：設置時間0.01~327.67秒 1mS定時器：設置時間0.001~32.767秒 | ||||
計數器（C） | 點數 | 40點 | C0~C23：16位順計數器 | ||
C300~C314：32位順/倒計數器 | |||||
規格 | 16位計數器：設置值K0~32,767 32位計數器：設置值-2147483648~＋2147483647 | ||||
數據寄存器（D） | 288字 | D0~D99 【D100~D149】※5 | |||
特殊用※6 D8000~D8029 | |||||
特殊用※6 D8060~D8079 | |||||
特殊用※6 D8120~D8179 | |||||
特殊用※6 D8240~D8249 | |||||
特殊用※6 D8306~D8313 | |||||
特殊用※6 D8460~D8469 | |||||
FlashROM寄存器（FD） | 510字 | FD0~FD411 | |||
特殊用※6 FD8000~FD8011 | |||||
特殊用※6 FD8202~FD8229 | |||||
特殊用※6 FD8306~FD8315 | |||||
特殊用※6 FD8323~FD8335 | |||||
特殊用※6 FD8350~FD8384 | |||||
高速處理功能 | 無 | ||||
口令保護 | 6位長度ASCII | ||||
自診斷功能 | 上電自檢、監控定時器、語法檢查 | ||||
備注：
※1：用戶程序容量，指保密下載時的最大程序容量。
※2：I/O點數，指用戶可從外部接入、輸出信號的端子數。
※3：X，指內部輸入繼電器，超出I點數的X可用作中間繼電器。
※4：Y，指內部輸出繼電器，超出O點數的Y可用作中間繼電器。
※5：【】標志，為默認的斷電保持區域，可更改，修改地址參閱《基本指令篇》手冊附錄1-4。
※6：特殊用，指被系統占用的特殊用途的寄存器，不可另作他用，詳情參閱《基本指令篇》手冊附錄1。
※7：只有硬件版本在V3.0及以上的基本單元，才具有內部擴展寄存器ED。
※8：輸入線圈、輸出繼電器/晶體管的編號為八進制數，其他存儲器的編號均為十進制數。
※9：沒有與外設實連的I/O可作為快速內部繼電器使用。
※10：FlashROM寄存器不用設停電保持，停電時（無電池）其數據不會(huì )丟失。
※11：V3.3K及以后的編程軟件中新添加，FS寄存器是擠占原先部分FD寄存器，故V3.3K及以后的編程軟件中FD寄存器會(huì )有所減少。
外形尺寸圖（單位：mm）

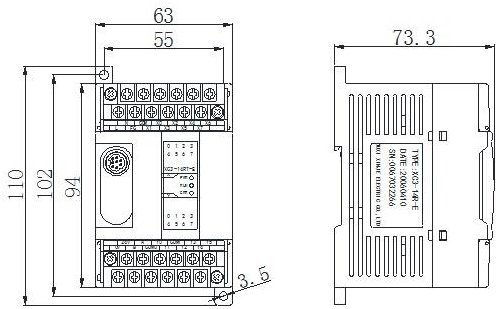

XC1-10/16：

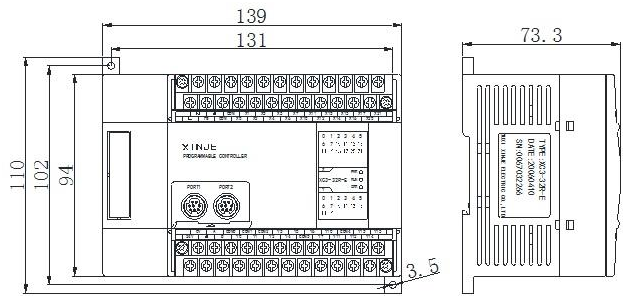

XC1-24/32：
 |
