電壓同步給定板是本公司根據市場需求開發的一款成熟產品,推向市場多年來質量穩定可靠,成為眾多客戶的標配產品,本產品主要用于塑料機械、紡織印染機械,包裝機械等成套設備及各種流水線,需要多電機同步控制的場合。
電壓同步給定板是本公司根據市場需求開發的一款成熟產品,推向市場多年來質量穩定可靠,成為眾多客戶的標配產品,本產品主要用于塑料機械、紡織印染機械,包裝機械等成套設備及各種流水線,需要多電機同步控制的場合。

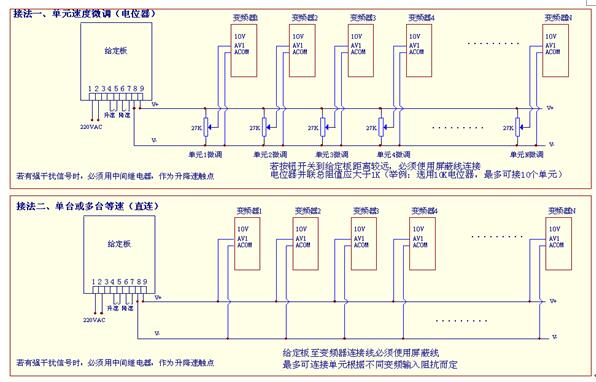

接線示意圖:
技術指標:
工作電源:220VAC/50HZ
外形尺寸(長*寬*高)120*95*45
導布速調整:(0—5V)順時針調整變小。出廠默認值0
升降速時間調整:(2—40秒)順時針調整變大。出廠默認值15秒
輸出最大值調整:(4—11V)順時針調整變小。出廠默認值10V
(輸出負載阻值必須大于1K)
調節方法:
1、導布速(開機初始速度)調整:上電后,在未按“升速”按鈕前,調整“導布速”電位器,直到所需輸出電壓。
2、最大速度調整:上電后,按“升速”按鈕,到最大輸出電壓值不動為止,調節“最大值”電位器直到所需輸出電壓。
3、 升降速時間調整:調整“升降速時間”電位器,每次調整半圈,然后測試從導布速到最大速度時間。重復幾次,直至所需時間。
(輸出負載的等效阻值必須大于1K)
當變頻調速電位器=10K時,最多控制變頻不能超過10臺;當電位器=27K時,最多不超過27臺;以此類推。
電壓同步給定板說明書 |
