KDY-I50系列模塊化B級電源電涌防雷器是依據IEC電源防雷器的標準和GB標準設計，應用于高壓電源供電系統第一級的防雷保護產品。產品具備很高的雷電流泄放能力，單模塊最大通流容量大于200kA，可防范直擊雷在內的各種電涌。應用于雷擊風險較高地區的設備系統的電源第一級防雷。 　

KDY-I50系列模塊化B級電源電涌防雷器無續流、避免普通間隙式SPD浪涌過后滅弧瞬間掉電問題，同時無漏電流。產品為標準35mm導軌式安裝方式，每模塊占兩位標準安裝位置，安裝維護簡便。通過不同數量的組合可適用于單、三相電源系統。安裝于建筑物內總配電屏、建筑物內架空輸入的配電箱、室外配電柜、配電箱內。

KDY-I50系列模塊化B級電源電涌防雷器是依據IEC電源防雷器的標準和GB標準設計，應用于高壓電源供電系統第一級的防雷保護產品。產品具備很高的雷電流泄放能力，單模塊最大通流容量大于200kA，可防范直擊雷在內的各種電涌。應用于雷擊風險較高地區的設備系統的電源第一級防雷。

　

KDY-I50系列模塊化B級電源電涌防雷器無續流、避免普通間隙式SPD浪涌過后滅弧瞬間掉電問題，同時無漏電流。產品為標準35mm導軌式安裝方式，每模塊占兩位標準安裝位置，安裝維護簡便。通過不同數量的組合可適用于單、三相電源系統。安裝于建筑物內總配電屏、建筑物內架空輸入的配電箱、室外配電柜、配電箱內。

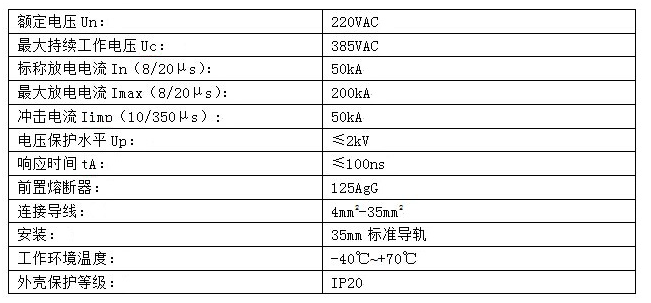

技術參數：

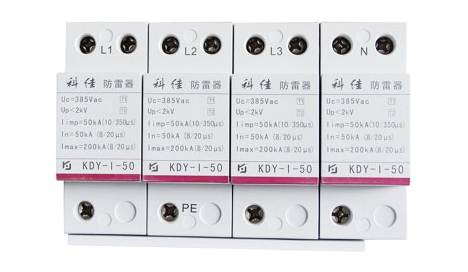

外形圖：

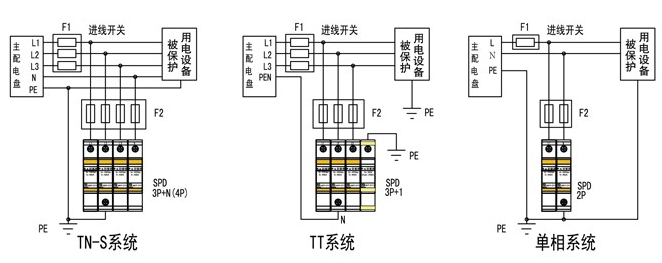

接線圖：

注意事項：

·         1、安裝時請根據安裝示意圖所示連接，其中L1、L2、L3為相線，N為零線，PE為地線。
2、 安裝時必須斷開電源，嚴禁帶電操作，連接導線必須符合要求。
3、 當模塊故障顯示窗口指示紅色時，表示防雷器發生故障，應及時更換。
4、防雷接地應符合防雷規范要求，接地線盡可能短且接地電阻應小于10Ω。
