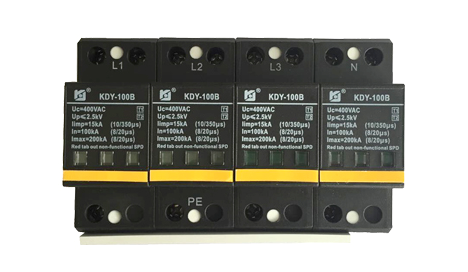

KDY-100B型電源防雷器

KDY-100B型電源防雷器

  • 所屬分類:KDY 電源防雷器
  • 瀏覽次數:222次
  • 發布日期:2019-12-25
  • 產品特點
  • 型號說明
  • 技術參數
  • 詳細資料下載

避雷針、避雷網等能防止建筑物外部遭受直接雷擊,而通過電纜、通信線、金屬管道等引入室內的感應雷電、浪涌電壓所造成的破壞,則是外部防雷系統無法避免的。因此,室內的電氣設備、通信網絡(luò )、家用電器等需要用專用的防雷器進行保護。

KDY系列電源防雷器依據IEC標準設計,能在最短的時間內,將被保護線路接入等電位系統中、將浪涌限制在一定的電壓保護水平,并迅速對大地釋放因雷擊引起的高壓脈沖能量,降低各接線間的電位差,起到保護用戶配電設備的作用

產品應用:

KDY-100B電源防雷器的通流容量較大,是一級電源防雷保護器。根據防雷原理,雷電能量經一次釋放后,在電源線上仍有較高的殘壓,應通過防雷系統后級防雷器配合,使雷電能量逐級釋放,才能有效地保護終端用電設備。

KDY-100B 型電源防雷器使用時,對三相四線電源可用四片“KDY-100B型”并接在被保護端和大地(L1、L2、L3、N線與PE)線之間,稱為T(mén)N-S接法。對三相三線電源可用三片“KDY-100B型”并接在被保護端和大地(L1、L2、L3 線與PE)線之間。單相電源的防雷可在L、N線對地(PE)之間各并接一片“KDY-100B型” 電源防雷器。

產品特色:

選用優質防雷元件,高可靠質量保證;

最大泄流能力可達200kA(8/20μs);

沖擊放電電流可達15kA(10/350μs);

溫控脫扣裝置,使用壽命長,故障失效指示;

響應時間快,安裝簡單,維護方便。


避雷針、避雷網等能防止建筑物外部遭受直接雷擊,而通過電纜、通信線、金屬管道等引入室內的感應雷電、浪涌電壓所造成的破壞,則是外部防雷系統無法避免的。因此,室內的電氣設備、通信網絡(luò )、家用電器等需要用專用的防雷器進行保護。


KDY系列電源防雷器依據IEC標準設計,能在最短的時間內,將被保護線路接入等電位系統中、將浪涌限制在一定的電壓保護水平,并迅速對大地釋放因雷擊引起的高壓脈沖能量,降低各接線間的電位差,起到保護用戶配電設備的作用



產品應用:


KDY-100B電源防雷器的通流容量較大,是一級電源防雷保護器。根據防雷原理,雷電能量經一次釋放后,在電源線上仍有較高的殘壓,應通過防雷系統后級防雷器配合,使雷電能量逐級釋放,才能有效地保護終端用電設備。


KDY-100B 型電源防雷器使用時,對三相四線電源可用四片“KDY-100B型”并接在被保護端和大地(L1、L2、L3、N線與PE)線之間,稱為T(mén)N-S接法。對三相三線電源可用三片“KDY-100B型”并接在被保護端和大地(L1、L2、L3 線與PE)線之間。單相電源的防雷可在L、N線對地(PE)之間各并接一片“KDY-100B型” 電源防雷器。



產品特色:


選用優質防雷元件,高可靠質量保證;


最大泄流能力可達200kA(8/20μs);


沖擊放電電流可達15kA(10/350μs);


溫控脫扣裝置,使用壽命長,故障失效指示;


響應時間快,安裝簡單,維護方便。

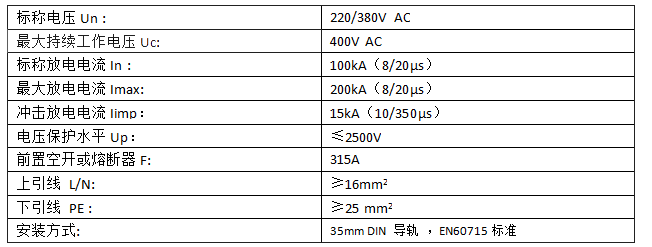

技術參數:

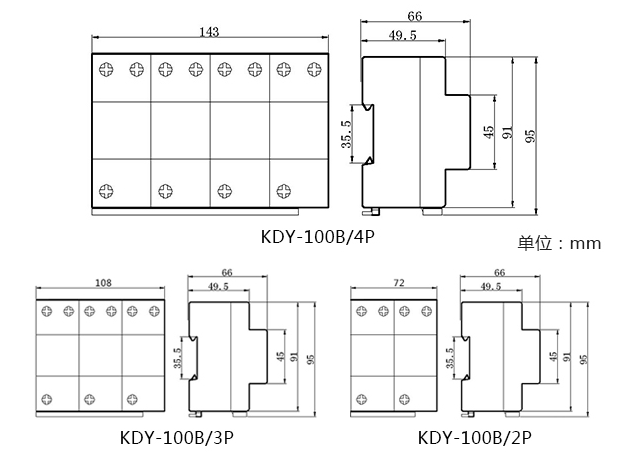

外形圖:


原理圖:

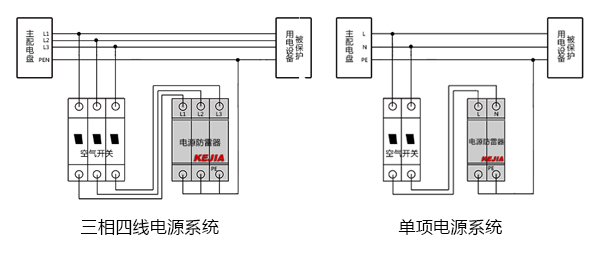

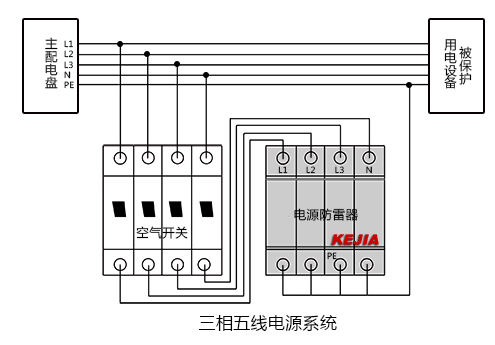

接線圖:


命名規則:


注意事項:

一、安裝時請根據安裝示意圖所示連接,其中L1、L2、L3為相線,N為零線,PE為接地線。
  二、安裝時必須切斷電源,嚴禁帶電操作,連接導線必須符合要求。
  三、當模塊故障顯示窗口指示紅色時,表示防雷器已經失效,應及時更換新的產品。
  四、防雷接地應符合防雷規范要求,接地線盡可能短且接地電阻應小于10Ω。

KDY-100B型電源防雷器說明書
