產品說明

基于運營商網絡(luò )的無線數據通訊模塊

支持TCP/IP協議，配合XD或XC系列PLC，輕松實現自動化系統遠程無線監控

主要監控方式有短信、XD/XG/XL系列PLC編程軟件、網站、APP等

為設備制造、生產加工等行業提供更加方便快捷、可靠易用的數字化、智能化服務。

 型號說明

XD-4GBOX-ED：配備標準天線；

XD-4GBOXL-ED：配備3m外接延長天線

4GBOX：配備標準天線；

4GBOX-L：配備3m外接延長天線

性能特點

移動、電信、聯通全網通；

XC系列PLC為4GBOX提供數據支持；

4GBOX具備標準工業接口（RS232或RS485）；

支持GPS定位功能；

XD-4GBOX-ED作為XD系列PLC的左擴ED模塊，傳輸速率可達1M；

支持現場總線（X-NET），數據監控深度優化；

支持短信收發隨地監控；

 持久在線，具有斷線重撥和看門狗功能。

產品說明

基于運營商網絡(luò )的無線數據通訊模塊

支持TCP/IP協議，配合XD或XC系列PLC，輕松實現自動化系統遠程無線監控

主要監控方式有短信、XD/XG/XL系列PLC編程軟件、網站、APP等

為設備制造、生產加工等行業提供更加方便快捷、可靠易用的數字化、智能化服務。

 型號說明

XD-4GBOX-ED：配備標準天線；

XD-4GBOXL-ED：配備3m外接延長天線

4GBOX：配備標準天線；

4GBOX-L：配備3m外接延長天線

性能特點

移動、電信、聯通全網通；

XC系列PLC為4GBOX提供數據支持；

4GBOX具備標準工業接口（RS232或RS485）；

支持GPS定位功能；

XD-4GBOX-ED作為XD系列PLC的左擴ED模塊，傳輸速率可達1M；

支持現場總線（X-NET），數據監控深度優化；

支持短信收發隨地監控；

 持久在線，具有斷線重撥和看門狗功能。

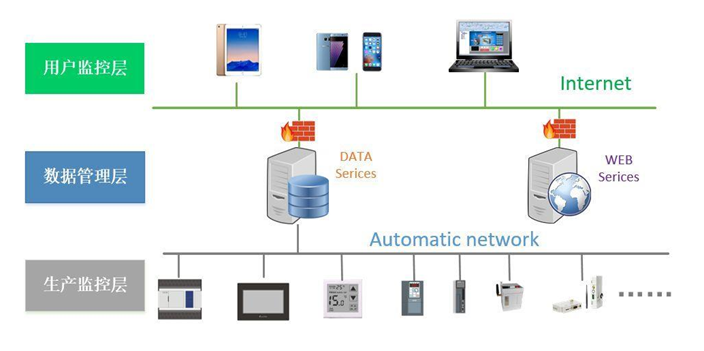

 應用功能
數據信息采集模塊在整個網絡(luò )中，應用功能如下：

1、短信監控

PLC編程實現對設備信息的實時通知；通過發送指定格式的短信內容實現設備信息的實時監控。

2、在線編程

通過XD/XG/XL系列PLC編輯工具軟件中遠程連接功能，實現對遠程設備的實時編程、監控，數據上下載等功能。

3、遠程監控

模塊支持信捷云-云智造設備信息遠程監控管理平臺，快速實現設備的可視化、數字化、智能化管理。

4、GPS定位

模塊采用高靈敏度GPS模組，具有功耗低、速度精度高、適用范圍廣等特點，為用戶提供實時、精準的定位數據。

應用領域
設備故障遠程診斷；

設備售后可靠性維護保養，如空壓機售后保養；

試驗檢測設備數據真實性保障，如鋰電池檢測；

智慧城建，如污水處理、垃圾再生處理、冷庫；

智慧農業、智能家居、智能房車等行業。

適用PLC及版本

產品規格

產品外形尺寸（單位：mm）

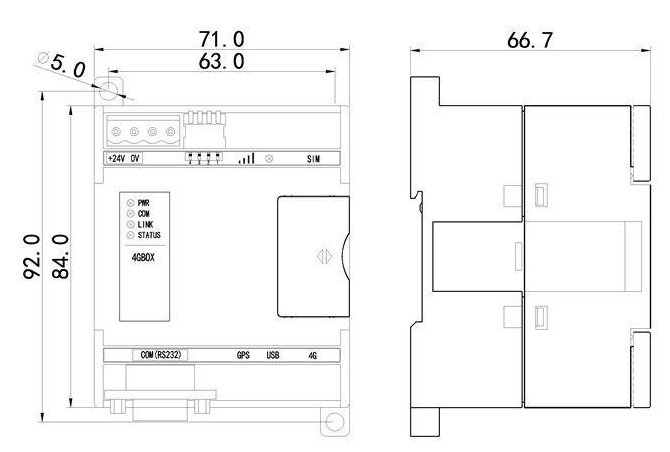

4GBOX：

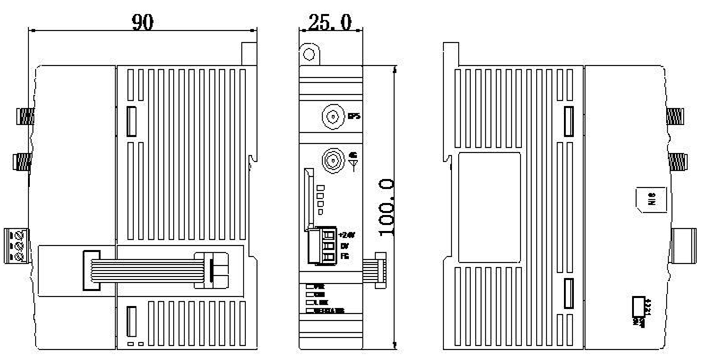

XD-4GBOX-ED：
