中型PLC，功能強大、適用性強、擁有更大的存儲容量 支持4路高速脈沖輸出，4路AB相高速計數 支持兩軸聯動插補、4路隨動、20軸X-NET運動總線功能 8入/8出，晶體管輸出，DC24V電源 支持USB口高速下載，速度高達12M 最多可外接16個擴展模塊 CPU處理速度全面提升，約為XC系列的30倍、XD的2倍 支持PID、外部中斷、C函數功能塊、基本的邏輯控制和數據運算 支持Ethernet通訊、X-NET現場總線、MODBUS通訊等功能 帶時鐘并對數據進行掉電保持
中型PLC，功能強大、適用性強、擁有更大的存儲容量
支持4路高速脈沖輸出，4路AB相高速計數
支持兩軸聯動插補、4路隨動、20軸X-NET運動總線功能
8入/8出，晶體管輸出，DC24V電源
支持USB口高速下載，速度高達12M
最多可外接16個擴展模塊
CPU處理速度全面提升，約為XC系列的30倍、XD的2倍
支持PID、外部中斷、C函數功能塊、基本的邏輯控制和數據運算
支持Ethernet通訊、X-NET現場總線、MODBUS通訊等功能
帶時鐘并對數據進行掉電保持
命名規格
1： | 產品系列 | XG：XG系列中型可編程控制器 |
2： | 系列分類 | 1：XG1系列基本型 |
3： | 輸入輸出點數 | 16：8輸入/8輸出 |
4： | 輸出點類型 | T：晶體管輸出 |
5： | 脈沖路數 | 4：表示4路脈沖輸出 |
型號一覽表
型號 | 輸入點數 （DC24V） | 輸出點數 （R，T） | ||||||
AC電源 | DC電源 | |||||||
繼電器輸出 | 晶體管輸出 | 晶體管繼電器混合輸出 | 繼電器輸出 | 晶體管輸出 | 晶體管繼電器混合輸出 | |||
NPN 型 | - | - | - | - | XG1-16T4 | - | 8點 | 8點 |
基本規格
項目 | 規格 |
絕緣電壓 | DC 500V 2MΩ以上 |
抗噪聲 | 噪聲電壓1000Vp-p 1us脈沖1分鐘 |
空氣 | 無腐蝕性、可燃性氣體 |
環境溫度 | 0℃~60℃ |
環境濕度 | 5%~95%（無凝露） |
USB口 | 下載/上傳程序和數據，在線監控 |
COM1口 | RS-485，連接人機界面、外部設備等 |
COM2口 | RS-485，連接智能儀表、變頻器等 |
以太網口 | RJ45，連接上位機、遠程監控、將PLC接入局域網 |
安裝 | 直接安裝在信捷XG-EB系列導軌上 |
接地 | 第三種接地（不可與強電系統公共接地） |
性能規格
項 目 | 規 格 | |||
程序執行方式 | 循環掃描方式 | |||
編程方式 | 指令、梯形圖并用 | |||
處理速度 | 0.05us | |||
停電保持 | 使用FlashROM及電池 | |||
用戶程序容量※1 | 512KB | |||
I/O 點數 ※2 | 總點數 | 16點 | ||
輸入點數 | 8點 X0~X7 | |||
輸出點數 | 8點 Y0~Y7 | |||
內部線圈（X）※3 | 1280點：X0~X77、X10000~X11777、X20000~X20177、X30000~X30077 | |||
內部線圈（Y）※4 | 1280點：Y0~Y77、Y10000~Y11777、Y20000~X20177、Y30000~Y30077 | |||
內部線圈（M、HM） | 92000點 | M0~M74999【HM0~HM11999】 | ||
特殊用※6 SM0~SM4999 | ||||
流程（S） | 9000點 | S0~S7999【HS0~HS999】 | ||
定時器（T） | 點數 | 7000點 | T0~T4999【HT0~HT1999】 | |
規格 | 100mS定時器：設置時間0.1~3276.7秒 10mS定時器：設置時間0.01~327.67秒 1mS定時器：設置時間0.001~32.767秒 | |||
計數器（C） | 點數 | 7000點 | C0~C4999【HC0~HC1999】 | |
規格 | 16位計數器：設置值K0~32,767 32位計數器：設置值-2147483648~＋2147483647 | |||
數據寄存器（D） | 100000字 | D0~D69999【HD0~HD24999】 | ||
特殊用※6 SD0~SD4999 | ||||
FlashROM寄存器（FD） | 14192字 | FD0~FD8191 | ||
特殊用※6 SFD0~SFD5999 | ||||
高速處理功能 | 高速計數、脈沖輸出、外部中斷 | |||
口令保護 | 6位長度ASCII | |||
自診斷功能 | 上電自檢、監控定時器、語法檢查 | |||
注釋?zhuān)?/span>
※1：用戶程序容量，指保密下載時的最大程序容量。
※2：I/O點數，指用戶可從外部接入、輸出信號的端子數。
※3：X，指內部輸入繼電器，超出I點數的X可用作中間繼電器。
※4：Y，指內部輸出繼電器，超出O點數的Y可用作中間繼電器。
※5：【】標志，為默認的斷電保持區域,不可更改。
※6：特殊用，指被系統占用的特殊用途的寄存器，不可另作他用，詳情參閱附錄1。
※7：輸入線圈、輸出繼電器/晶體管的編號為八進制數，其他存儲器的編號均為十進制數。
※8：沒有與外設實連的I/O可作為快速內部繼電器使用。
功能配置表
×不支持 √支持
系列及 點數 | 時鐘 | 通信 | 擴展 模塊 | BD板 | 高速計數路數 | 脈沖輸出路數（T型 /RT型） | 外部中斷 | |||
CAN 通信 | 485 通信 | 自由通信 | 遞增 模式 | AB相 | ||||||
XG1系列 | ||||||||||
XG1-16T4 | √ | × | √ | √ | 16塊 | × | 4 | 4 | 4 | 6 |
注意：所有機型均標配時鐘功能。

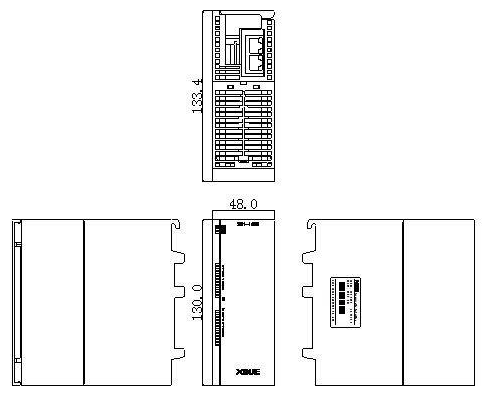

外觀尺寸圖（單位：mm）
 |
XG1系列基本單元說明書 |
 |
