XD系列PLC適配壓力測量右擴展模塊，包含1點、2點、4點輸入規格。 XD系列PLC一般可擴展10~16個模塊。 電源規格：DC24V（-D型）、AV220V（-C型） 20位/22位高精度A/D轉換 可采集0~10mV電壓信號。
XD系列PLC適配壓力測量右擴展模塊，包含1點、2點、4點輸入規格。
XD系列PLC一般可擴展10~16個模塊。
電源規格：DC24V（-D型）、AV220V（-C型）
20位/22位高精度A/D轉換
可采集0~10mV電壓信號。
命名規則
1： | 系列名稱 | XD |
2： | 指代擴展模塊 | E |
3：
| 壓力傳感器輸入點數
| 1：1路壓力傳感器輸入 2：2路壓力傳感器輸入 4：4路壓力傳感器輸入 |
4： | 指代傳感器輸入類型 | WT：指代壓力傳感器 |
5： | 版本區別 | C：版本序號 D：版本序號 |
型號一覽表
型 號 | 功 能 |
XD-E1WT-C | 1路壓力測量模塊，檢測范圍DC 0mV～10mV，20位轉換精度 |
XD-E2WT-C | 2路壓力測量模塊，檢測范圍DC 0mV～10mV，20位轉換精度 |
XD-E4WT-C | 4路壓力測量模塊，檢測范圍DC 0mV～10mV，20位轉換精度 |
XD-E1WT-D | 1路壓力測量模塊，檢測范圍DC 0mV～10mV，22位轉換精度 |
XD-E2WT-D | 2路壓力測量模塊，檢測范圍DC 0mV～10mV，22位轉換精度 |
XD-E4WT-D | 4路壓力測量模塊，檢測范圍DC 0mV～10mV，22位轉換精度 |
基本規格
項 目 | 規 格 |
使用環境 | 無腐蝕性氣體 |
環境溫度 | 0℃~60℃ |
保存環境溫度 | -20~70℃ |
環境濕度 | 5~95%RH |
保存環境濕度 | 5~95%RH |
安裝 | 可用M3的螺絲固定或直接安裝在DIN46277（寬35mm）的導軌上 |
性能規格
項目 | 1WT-C | 2WT-C | 4WT-C |
模擬量輸入范圍 | DC0～10mV（傳感器2mv/v） | ||
A/D實際分辨率 | 1/1048575（20Bit） | ||
最大顯示分辨率 | 1/300000 | ||
非線性 | 0.01%F.S | ||
轉換速度 | 150次/秒、300次/秒、450次/秒可選 | ||
電源 | AC220V±10% 50/60Hz | ||
傳感器激勵電源 | 5VDC/120mA，可并聯4只350Ω稱重傳感器； | ||
軟件版本 | V3.5.1及以上 | ||
項目 | 1WT-D | 2WT-D | 4WT-D |
模擬量輸入范圍 | DC0～10mV（傳感器2mv/v） | ||
A/D實際分辨率 | 1/4194303（22Bit） | ||
最大顯示分辨率 | 1/500000 | ||
非線性 | 0.01%F.S | ||
轉換速度 | 150次/秒、300次/秒、450次/秒可選 | ||
電源 | DC24V±10% | ||
傳感器激勵電源 | 5VDC/120mA，可并聯4只350Ω稱重傳感器； | ||
軟件版本 | V3.5.3及以上 | ||
外觀尺寸圖（單位：mm）

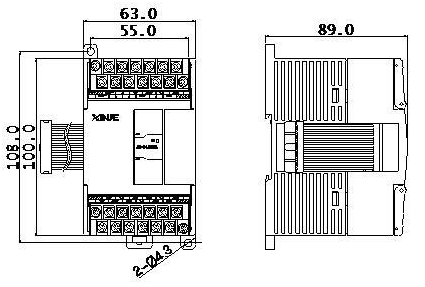

XD-E1WT-C、XD-E2WT-C、XD-E1WT-D、XD-E2WT-D外觀尺寸圖如下：

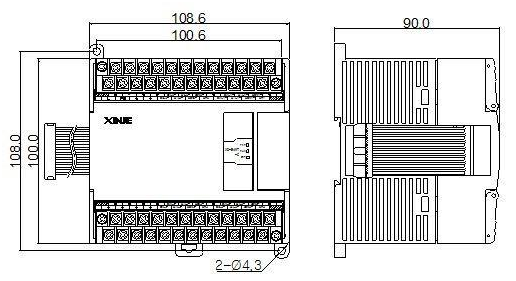

XD-E4WT-C、XD-E4WT-D外觀尺寸如下：
 |
