XD系列PLC適配溫度輸入右擴展模塊，包含2點、4點、6點輸入規格。 XD系列PLC一般可擴展10~16個模塊。 電源規格：DC24V 支持PT100鉑熱電阻、多種熱電偶類型。 精度為0.1℃。 內藏冷端補償電路。 獨立設置每路溫度通道PID參數值，具有單獨寄存器地址空間。 支持PID實時自整定功能。允許設備在各種狀態下（冷態、加熱狀態、過渡狀態等），進行PID自整定，得到合適PID整定值。 支持FROM和TO指令與本體交換數據，增加產品運用靈活性，節省交互數據量，擴大數據存儲空間。
XD系列PLC適配溫度輸入右擴展模塊，包含2點、4點、6點輸入規格。
XD系列PLC一般可擴展10~16個模塊。
電源規格：DC24V
支持PT100鉑熱電阻、多種熱電偶類型。
精度為0.1℃。
內藏冷端補償電路。
獨立設置每路溫度通道PID參數值，具有單獨寄存器地址空間。
支持PID實時自整定功能。允許設備在各種狀態下（冷態、加熱狀態、過渡狀態等），進行PID自整定，得到合適PID整定值。
支持FROM和TO指令與本體交換數據，增加產品運用靈活性，節省交互數據量，擴大數據存儲空間。
命名規則
1： | 系列名稱 | XD |
2： | 指代擴展模塊 | E |
3：
| 溫度輸入點數
| 2：2通道溫度輸入 4：4通道溫度輸入 6：6通道溫度輸入 |
4：
| 指代傳感器輸入類型
| TC：熱電偶輸入 PT：鉑熱電阻 PT3：鉑熱電阻（三線制） |
5： | 是否帶PID控制 | P：帶PID調節功能 無：不支持PID控制 |
型號一覽表
型 號 | 功 能 |
XD-E2TC-P | 0～1000℃，2通道熱電偶溫度采集模塊，精度0.1度，2通道獨立輸出PID參數； |
XD-E4PT3-P | -100~500℃，4通道Pt100溫度采集模塊，精度0.1度，PID輸出 |
XD-E6TC-P | 0～1000℃，6通道熱電偶溫度采集模塊，精度0.1度，6通道獨立輸出PID參數； |
XD-E6PT-P | -100~500℃，6通道Pt100溫度采集模塊，精度0.1度，PID輸出 |
基本規格
項 目 | 規 格 |
使用環境 | 無腐蝕性氣體 |
環境溫度 | 0℃~60℃ |
保存環境溫度 | -20~70℃ |
環境濕度 | 5~95%RH |
保存環境濕度 | 5~95%RH |
安裝 | 可用M3的螺絲固定或直接安裝在DIN46277（寬35mm）的導軌上 |
性能規格
項目 | 4PT3-P | 6PT-P | 2TC-P、6TC-P |
模擬量輸入信號 | Pt100鉑熱電阻 （三線制） | Pt100鉑熱電阻 | K、S、E、N、B、T、J型熱電偶 |
測量溫度范圍 | -100℃～500℃ | -100℃～500℃ | 0℃～1000℃ |
數字輸出范圍 | -1000～5000， 帶符號位16位，二進制 | -1000～5000， 帶符號位16位，二進制 | 0～10000， 帶符號位16位，二進制 |
控制精度 | ±0.5℃ | ||
分辨率 | 0.1℃ | ||
綜合精確度 | 1%（相對最大值） | ||
轉換速度 | 450ms/4通道 | 2ms/1通道 | 80ms/1通道 |
模擬量用電源 | DC24V±10%，50mA | ||

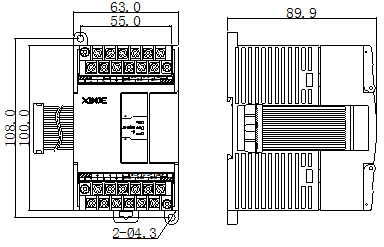

外觀尺寸圖（單位：mm）
 |
XD系列溫度擴展模塊說明書 |
 |
