支持4通道絕對值編碼器位置檢測或4通道位移傳感器檢測。
XD系列PLC一般可擴展10~16個模塊。
電源規格：DC24V
適用于10~31bit的SSI編碼器，支持125KHz~1MHz的通信頻率，支持格雷碼或二進制格式編碼。
具有斷線檢測報警功能。
支持4通道絕對值編碼器位置檢測或4通道位移傳感器檢測。
XD系列PLC一般可擴展10~16個模塊。
電源規格：DC24V
適用于10~31bit的SSI編碼器，支持125KHz~1MHz的通信頻率，支持格雷碼或二進制格式編碼。
具有斷線檢測報警功能。
命名規則
1： | 系列名稱 | XD系列 |
2： | 擴展標志 | E：指代擴展模塊 |
3： | 可接編碼器個數 | 4：指代4路檢測通道數 |
4： | 數據通訊格式 | SSI：表示模塊接編碼器的數據格式 |
型號一覽表
型 號 | 功 能 |
XD-E4SSI | 4路編碼器檢測模塊，適用于10~31bit的SSI編碼器，AC220V電源輸入 |
基本規格
項目 | 規格 |
模塊電源 | DC24V（可輸入范圍：20.4~28.8V） |
模塊功耗 | 1W（空載時） |
位置檢測 | 絕對模式 |
SSI數據和時鐘信號差異 | 符合RS422標準 |
使用環境 | 無腐蝕性氣體 |
環境溫度 | 0℃~60℃ |
保存環境溫度 | -20~70℃ |
環境濕度 | 5~95%RH |
保存環境濕度 | 5~95%RH |
輸入輸出精度表
項目 | 編碼器輸入 |
支持編碼器位數 | 10bit~31bit |
數字輸出范圍 | 0~編碼器最大反饋值 |
分辨率 | 1/編碼器最大反饋值 |
通信頻率 | 125KHz~1MHz |
編碼類型 | 格雷碼或二進制編碼 |
綜合精確度 | 1% |
轉換速度 | 400us/1通道 |
編碼器用電源 | DC24V±10%，150mA |
通信速率與線纜長度
通信頻率 | 屏蔽雙絞線長度 |
125KHz | 最長320m |
250KHz | 最長160m |
500KHz | 最長60m |
1MHz | 最長20m |

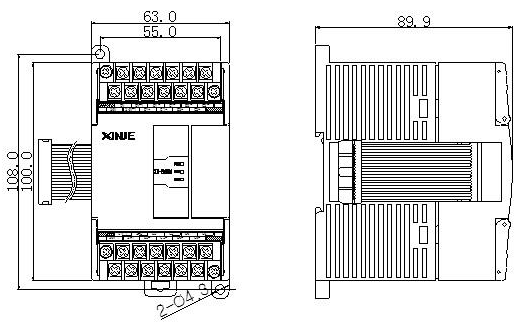

外觀尺寸圖（單位：mm）
 |
XD系列SSI編碼器擴展模塊說明書 |
 |
