2：

模擬量輸入點數

2

3：

指代溫度輸入

PT

4：

模擬量輸出點數

2

5：

指代模擬量輸出

DA

6：

模擬量輸入輸出類型

A：輸入輸出全部為電流型

V：輸入輸出全部為電壓型

7：

指代ED模塊

ED

XD-2PT2DA-A-ED

2通道PT100輸入、2通道10bit模擬量電流輸出（0~20mA、4~20mA）；

XD-2PT2DA-V-ED

2通道PT100輸入、2通道10bit模擬量電壓輸出（0~5V、0~10V）；

使用環境

無腐蝕性氣體

環境溫度

0℃~60℃

保存環境溫度

-20~70℃

環境濕度

5~95%RH

保存環境濕度

5~95%RH

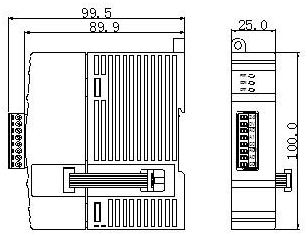

安裝

可用M3的螺絲固定或直接安裝在DIN46277（寬35mm）的導軌上

電流

電壓

2AD2PT-A-ED

2AD2PT-V-ED

測溫范圍

-100~500℃

—

模擬量輸出范圍

—

0~20、4~20mA

外部負載電阻小于500Ω

0~5、0~10V

外部負載電阻2KΩ~1MΩ

數字輸入范圍

—

10位二進制數(0~1023)

數字輸出范圍

-1000~5000

-

分辨率

0.1℃

1/1024(10Bit)

綜合精確度

滿量程的±0.8%

1%

轉換速度

10ms

模擬量用電源

DC24V±10%，150mA
