XD系列I/O擴展模塊

XD系列I/O擴展模塊

  • 所屬分類：PLC
  • 瀏覽次數：90次
  • 發布日期：2019-12-27
  • 產品特點
  • 型號說明
  • 技術參數
  • 詳細資料下載

XD系列PLC適配開關量輸入輸出右擴展模塊，包含8~32點規格。

XD系列PLC一般可擴展10~16個模塊。

電源規格：DC24V或AC220V

輸入類型：NPN或PNP型

輸出類型：晶體管（T）或繼電器（R）


XD系列PLC適配開關量輸入輸出右擴展模塊，包含8~32點規格。

XD系列PLC一般可擴展10~16個模塊。

電源規格：DC24V或AC220V

輸入類型：NPN或PNP型

輸出類型：晶體管（T）或繼電器（R）



命名規則


1：

系列名稱

XD

2：

指代擴展模塊

E

3：

輸入點數

8、16、32

4：

輸入專用

NPN輸入時：X



PNP輸入時：PX

5：

輸出點數

8、16、32

6：

輸出形式

YR：繼電器輸出



YT：晶體管輸出

7：

電源規格

空：DC24V



C：DC24V



E：AC220V

型號一覽表

型號

輸入輸出

總點數

輸入點數

（DC24V）

輸出點數

（R，T）

類型

輸入

輸出

繼電器輸出

晶體管輸出

NPN型

XD-E8X

-

-

8點

8點

-

-

XD-E8YR

XD-E8YT

8點

-

8點

-

XD-E8X8YR

XD-E8X8YT

16點

8點

8點

XD-E16X

-

-

16點

16點

-


XD-E16YR

XD-E16YT

16點

-

16點

-

XD-E16X16YR-E

XD-E16X16YT-E

32點

16點

16點

-

XD-E16X16YR-C

XD-E16X16YT-C

32點

16點

16點

XD-E32X-E

-

-

32點

32點

-

XD-E32X-C

-

-

32點

32點

-

-

XD-E32YR-E

XD-E32YT-E

32點

-

32點

-

XD-E32YR-C

XD-E32YT-C

32點

-

32點

PNP型

XD-E8PX

-

-

8點

8點

-

-

XD-E8PX8YR

XD-E8PX8YT

16點

8點

8點

XD-E16PX

-

-

16點

16點

-

-

XD-E16PX16YR-E

XD-E16PX16YT-E

32點

16點

16點

-

XD-E16PX16YR-C

XD-E16PX16YT-C

32點

16點

16點

XD-E32PX-E

-

-

32點

32點

-

XD-E32PX-C

-

-

32點

32點

-




基本規格

項  目

規  格

使用環境

無腐蝕性氣體

環境溫度

0℃~60℃

保存環境溫度

-20~70℃

環境濕度

5~95%RH

保存環境濕度

5~95%RH

安裝

可用M3的螺絲固定或直接安裝在DIN46277（寬35mm）的導軌上

 功能說明

型   號

功 能 說 明

NPN輸入型

PNP輸入型

XD-E8X

XD-E8PX

8通道開關量輸入

XD-E8YR

-

8通道繼電器輸出

XD-E8YT

-

8通道晶體管輸出

XD-E8X8YR

XD-E8PX8YR

8通道開關量輸入，8通道繼電器輸出

XD-E8X8YT

XD-E8PX8YT

8通道開關量輸入，8通道晶體管輸出

XD-E16X

XD-E16PX

16通道開關量輸入

XD-E16YR

-

16通道繼電器輸出

XD-E16YT

-

16通道晶體管輸出

XD-E16X16YR-E

XD-E16PX16YR-E

16通道開關量輸入，16通道繼電器輸出，AC220V

XD-E16X16YR-C

XD-E16PX16YR-C

16通道開關量輸入，16通道繼電器輸出，DC24V

XD-E16X16YT-E

XD-E16PX16YT-E

16通道開關量輸入，16通道晶體管輸出，AC220V

XD-E16X16YT-C

XD-E16PX16YT-C

16通道開關量輸入，16通道晶體管輸出，DC24V

XD-E32YR-E

-

32通道繼電器輸出，AC220V

XD-E32YR-C

-

32通道繼電器輸出，DC24V

XD-E32YT-E

-

32通道晶體管輸出，AC220V

XD-E32YT-C

-

32通道晶體管輸出，DC24V

XD-E32X-E

XD-E32PX-E

32通道開關量輸入，AC220V

XD-E32X-C

XD-E32PX-C

32通道開關量輸入，DC24V

 外觀尺寸圖（單位：mm）

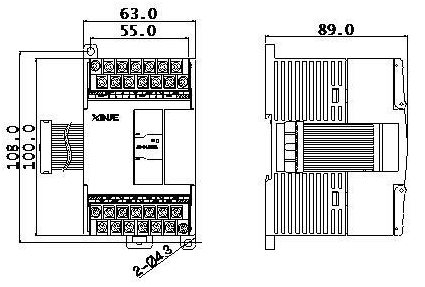

 I/O點數為8~16點的外觀尺寸圖如下：

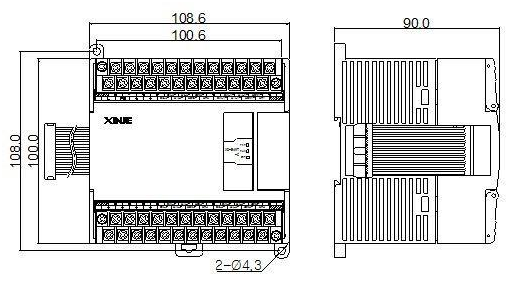

I/O點數為32點的外觀尺寸圖如下：


XD系列I/O擴展模塊說明書
