? NKP-TEL-3系列數字信號防雷器用于RS232、RS485、RS422等數字通信端口的防雷，采用標準插口和端子接線形式，可串接在通信設備輸入端,防雷器的外部信號端接輸入線,輸出端接被保護設備,PE端應于大地引線可靠連接。
選型一：
NKP-TEL-3J-1    RS232防雷，端子接口
NKP-TEL-3J-2    RS485單路防雷，端子接口
NKP-TEL-3J-2(雙)  RS485雙路防雷，端子接口
NKP-TEL-3J-3    RS422防雷，端子接口

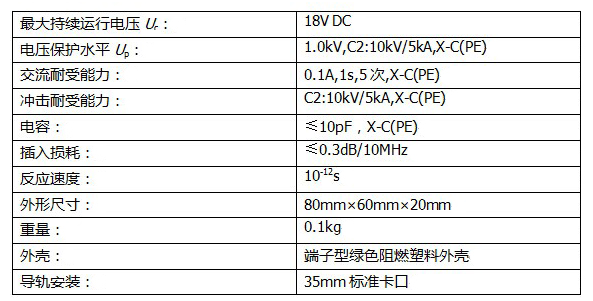

技術參數：

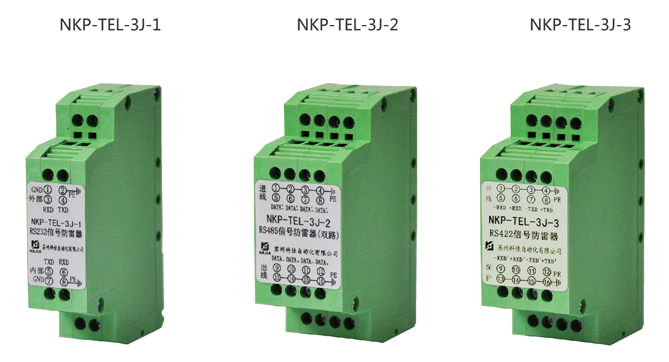

外形圖：

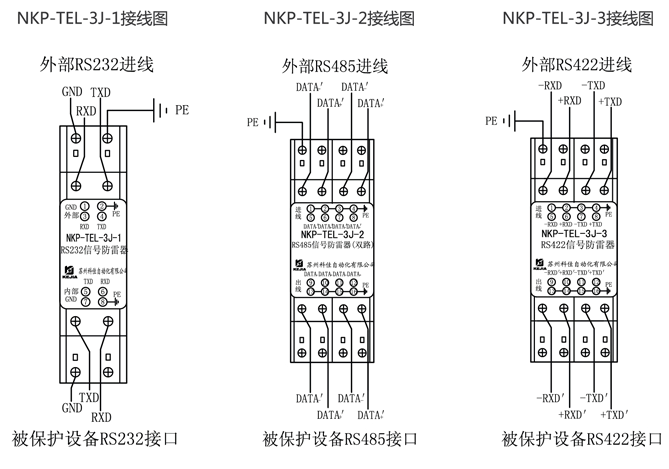

接線圖：

注意事項：

·         防雷器安裝在被保護設備的進線端口，串接信號線路中，防雷器的PE端須接地可靠,安裝后要定期檢查，經多次防雷作用失效后，應及時更換新的產品，以確保設備安全。
