NKP-TEL-4C-2  視頻、電源二合一防雷，適用于圖像監控攝像機（不帶云臺）

NKP-TEL-4C-2a 視頻、電源二合一防雷，適用于圖像監控攝像機（不帶云臺），小型體積

NKP-TEL-4C-3  視頻、控制、電源三合一防雷，適用于圖像監控攝像機（帶云臺）

NKP-TEL-4C-3a 視頻、控制、電源三合一防雷，適用于圖像監控攝像機（帶云臺），小型體積

NKP-TEL-4C-G  光端機專用組合防雷器，視頻、電源、數字端口、網口防雷

NKP-TEL-4C-2  視頻、電源二合一防雷，適用于圖像監控攝像機（不帶云臺）

NKP-TEL-4C-2a 視頻、電源二合一防雷，適用于圖像監控攝像機（不帶云臺），小型體積

NKP-TEL-4C-3  視頻、控制、電源三合一防雷，適用于圖像監控攝像機（帶云臺）

NKP-TEL-4C-3a 視頻、控制、電源三合一防雷，適用于圖像監控攝像機（帶云臺），小型體積

NKP-TEL-4C-G  光端機專用組合防雷器，視頻、電源、數字端口、網口防雷

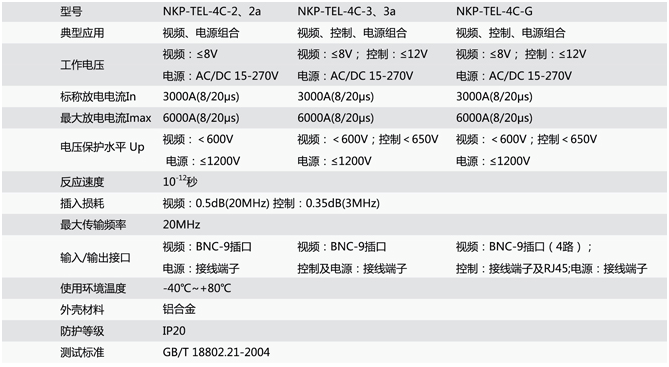

技術參數：

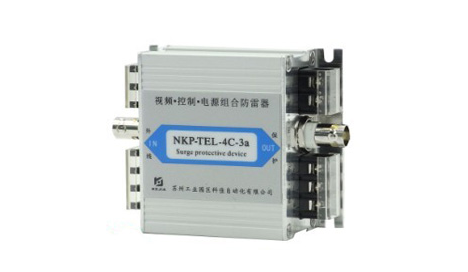

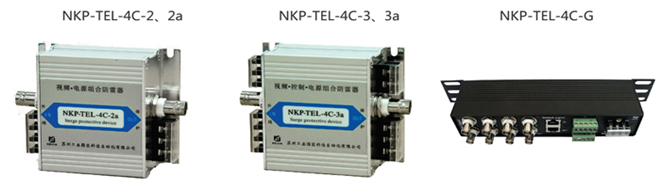

外形圖：

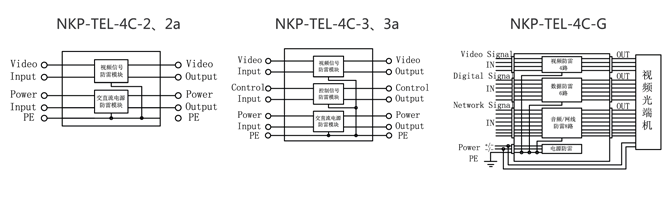

原理圖：

組合應用：

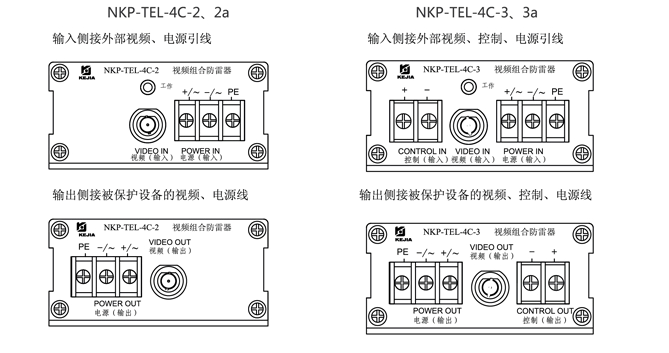

接線圖：

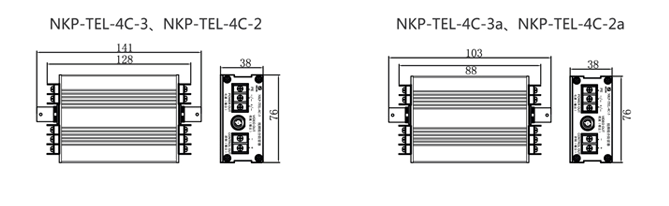

尺寸圖：

注意事項：

·         防雷器安裝在被保護設備的進線端口，信號防雷單元串接信號線路中，4C-2/3的電源防雷端口串接在電源線路中，4G-C的防雷端子并接在電源線上。輸入端接外部引線，輸出端接被保護設備。
防雷器應盡量靠近被保護設備，在室外安裝時應注意防水防潮， 安裝防雷器時必須將防雷器上的“PE”引線或端子與就近的大地端子可靠連接，確保防雷作用的有效。
